HRD700型导波雷达物位计
概述
HRD700导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
技术参数
| 规格参数 | 说 明 |
| 被测介质 | 各种液体、固体 |
| 量程 | 0-30m |
| 精度 | ±3mm |
| 分辨率 | 1mm |
| 重复性 | ±2mm |
| 工作频率 | 100MHz-1.8GHz |
| 响应速度 | ≥0.2S |
| 介质温度 | －40-400℃； |
| 工作环境 | 相对湿度≤90%，温度-40～70℃ |
| 输出 | 4～20mADC二线制 |
| 供电电源 | 12～45VDC（要考虑负载） |
| 电气接口 | M20×1.5或ZG 1/2 |
| 功耗 | ＜1W |
| 外壳防护等级 | IP67 |
型谱表
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD70 | □ | -□ | □ | □ | □ | □ | □ | □ | □ | 导波雷达料位计 | |

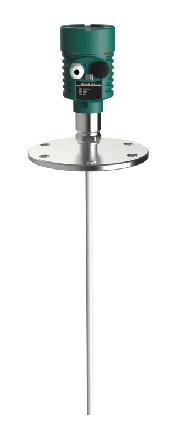

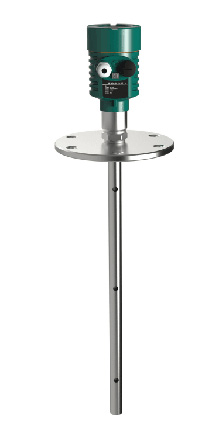

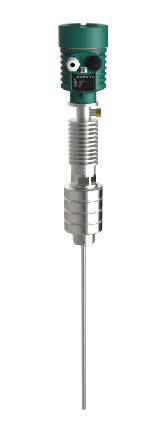

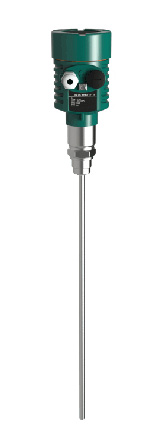

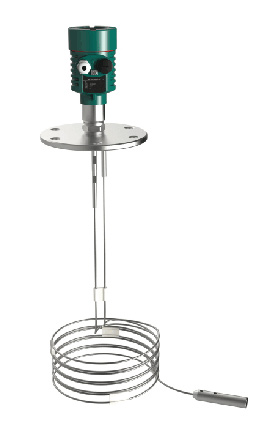

| 探头类型 | 1 2 3 4 5 6 | 6mm单缆式 10mm单杆式 6mm双缆式 高温10mm单杆式 14mm防腐式探头 同轴管式探头 | |||||||||
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||
| 过程连接 | G N C D E F H K Y | G1½" A 螺纹 1½" NPT 螺纹 法兰DN50 PN16 法兰DN80 PN16 法兰DN100 PN16 法兰DN150 PN16 法兰DN200 PN16 法兰DN250 PN16 特殊订制 | |||||||||
| 密封温度 | P G | -40-120℃ -40-250℃（定制可达400℃） | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示 | V X | 带 不带 | |||||||||
| 编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
