HRD900型脉冲雷达物位计
概述
HRD900是26G高频雷达式物位测量仪表，输出4-20ｍＡ模拟信号，测量最大距离可达70米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。
技术参数
| 规格参数 | 说 明 |
| 被测介质 | 各种液体、固体 |
| 量程 | 0-70m |
| 精度 | 0.1% |
| 分辨率 | 1mm |
| 重复性 | ±2mm |
| 工作频率 | 26GHz |
| 响应速度 | ≥0.2S |
| 波束角 | -Ф46mm 18° -Ф76mm 12° -Ф96mm 8° -Ф121mm 6° -Ф196mm 5° -Ф242mm 4° |
| 介质温度 | －40-250℃； |
| 工作环境 | 相对湿度≤90%，温度-40～70℃ |
| 输出 | 4～20mADC二线制 |
| 供电电源 | 12～45VDC（要考虑负载） |
| 电气接口 | M20×1.5或ZG 1/2 |
| 功耗 | ＜1W |
| 外壳防护等级 | IP67 |
选型表
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD901- | □ | □ | □ | □ | □ | □ | □ | □ | □ | 脉冲雷达料位计 | |
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||

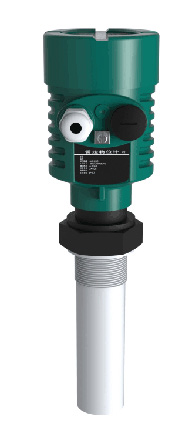

| 天线型式 | F | 密封喇叭/PTFE/(-40~120)℃ | |||||||||
| 过程连接 | G N A B C Y | 螺纹G1½ A 螺纹1½NPT 法兰 DN50 /PP 法兰 DN80 /PP 法兰 DN100 /PP 特殊约定 | |||||||||
| 容器接管长度 | A B | 100mm 200mm | |||||||||
| 电子单元 | 2 3 4 5 | 4-20mA二线制 4-20mA二线制+HART 4-20mA/220VAC 四线制 RS485/Modbus | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示/编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD902- | □ | □ | □ | □ | □ | □ | □ | □ | □ | 脉冲雷达料位计 | |
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||

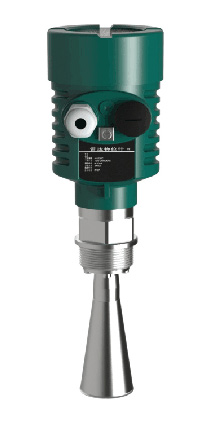

| 天线型式 | A B C Y | 喇叭天线Φ46mm/不锈钢304 喇叭天线Φ76mm/不锈钢304 喇叭天线Φ96mm/不锈钢304 特殊定制 | |||||||||
| 过程连接 | G N A B C Y | 螺纹G1½ A 螺纹1½NPT 法兰 DN50 /PP 法兰 DN80 /PP 法兰 DN100 /PP 特殊约定 | |||||||||
| 密封/过程温度 | V K | 橡胶/(-40~150)℃ 氟橡胶/(-40...250)℃ | |||||||||
| 电子单元 | 2 3 4 5 | 4-20mA二线制 4-20mA二线制+HART 4-20mA/220VAC 四线制 RS485/Modbus | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示/编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD903- | □ | □ | □ | □ | □ | □ | □ | □ | □ | 脉冲雷达料位计 | |
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||

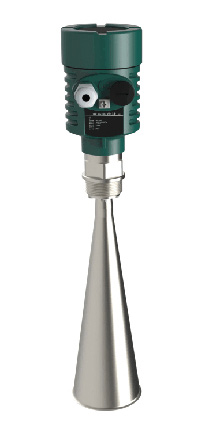

| 天线型式 | A B C Y | 喇叭天线Φ76mm/不锈钢304 喇叭天线Φ96mm/不锈钢304 喇叭天线Φ121mm/不锈钢304 特殊定制 | |||||||||
| 过程连接 | G N B C D E F H M K T Z W V Y | 螺纹G1½ A/不锈钢304 螺纹1½NPT/不锈钢304 法兰 DN80 /不锈钢304 法兰 DN100 /不锈钢304 法兰 DN125 /不锈钢304 法兰 DN150 /不锈钢304 法兰 DN200 /不锈钢304 法兰 DN250 /不锈钢304 法兰 DN80 /万向节（碳钢） 法兰 DN100 /万向节（碳钢） 法兰 DN125 /万向节（碳钢） 法兰 DN150 /万向节（碳钢） 法兰 DN200 /万向节（碳钢） 法兰 DN250 /万向节（碳钢） 特殊约定 | |||||||||
| 密封/过程温度 | V K | 橡胶/(-40-150)℃ 氟橡胶/(-40-250)℃ | |||||||||
| 电子单元 | 2 3 4 5 | 4-20mA二线制 4-20mA二线制+HART 4-20mA/220VAC 四线制 RS485/Modbus | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示/编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD904- | □ | □ | □ | □ | □ | □ | □ | □ | □ | 脉冲雷达料位计 | |
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||

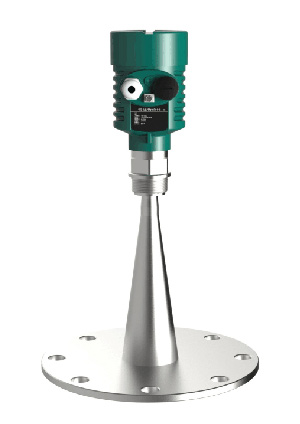

| 天线型式 | B C | 抛物面天线Φ196mm/不锈钢304 抛物面天线Φ242mm/不锈钢304 | |||||||||
| 过程连接 | G N B C D E F H M K T Z W V Y | 螺纹G1½ A/不锈钢304 螺纹1½NPT/不锈钢304 法兰 DN80 /不锈钢304 法兰 DN100 /不锈钢304 法兰 DN125 /不锈钢304 法兰 DN150 /不锈钢304 法兰 DN200 /不锈钢304 法兰 DN250 /不锈钢304 法兰 DN80 /万向节（碳钢） 法兰 DN100 /万向节（碳钢） 法兰 DN125 /万向节（碳钢） 法兰 DN150 /万向节（碳钢） 法兰 DN200 /万向节（碳钢） 法兰 DN250 /万向节（碳钢） 特殊约定 | |||||||||
| 密封/过程温度 | V K | 橡胶/(-40-150)℃ 氟橡胶/(-40-250)℃ | |||||||||
| 电子单元 | 2 3 4 5 | 4-20mA二线制 4-20mA二线制+HART 4-20mA/220VAC 四线制 RS485/Modbus | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示/编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD905- | □ | □ | □ | □ | □ | □ | □ | □ | □ | 脉冲雷达料位计 | |
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||
| 天线型式 | B C D | 抛物面天线Φ76mm/不锈钢304 抛物面天线Φ96mm/不锈钢304 抛物面天线Φ121mm/不锈钢304 | |||||||||
| 过程连接 | G N B C D E F H M K T Z W V Y | 螺纹G1½ A/不锈钢304 螺纹1½NPT/不锈钢304 法兰 DN80 /不锈钢304 法兰 DN100 /不锈钢304 法兰 DN125 /不锈钢304 法兰 DN150 /不锈钢304 法兰 DN200 /不锈钢304 法兰 DN250 /不锈钢304 法兰 DN80 /万向节（碳钢） 法兰 DN100 /万向节（碳钢） 法兰 DN125 /万向节（碳钢） 法兰 DN150 /万向节（碳钢） 法兰 DN200 /万向节（碳钢） 法兰 DN250 /万向节（碳钢） 特殊约定 | |||||||||
| 密封/过程温度 | V K | 橡胶/(-40-150)℃ 氟橡胶/(-40-250)℃ | |||||||||
| 电子单元 | 2 3 4 5 | 4-20mA二线制 4-20mA二线制+HART 4-20mA/220VAC 四线制 RS485/Modbus | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示/编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
| 型 号 | 代 码 | 说 明 | |||||||||
| HRD906- | □ | □ | □ | □ | □ | □ | □ | □ | □ | 脉冲雷达料位计 | |
| 防爆类型 | P I D | 标准型 本安型 本安+隔爆型 | |||||||||
| 天线型式 | B C D | 抛物面天线Φ46mm/不锈钢304 抛物面天线Φ76mm/不锈钢304 抛物面天线Φ96mm/不锈钢304 | |||||||||
| 过程连接 | B C D E F H Y | 法兰 DN80 /不锈钢304 法兰 DN100 /不锈钢304 法兰 DN125 /不锈钢304 法兰 DN150 /不锈钢304 法兰 DN200 /不锈钢304 法兰 DN250 /不锈钢304 特殊约定 | |||||||||
| 密封/过程温度 | V K | 橡胶/(-40-150)℃ 氟橡胶/(-40-250)℃ | |||||||||
| 电子单元 | 2 3 4 5 | 4-20mA二线制 4-20mA二线制+HART 4-20mA/220VAC 四线制 RS485/Modbus | |||||||||
| 防护等级 | P L | 塑壳IP65 铝壳IP67 | |||||||||
| 电气接口 | M N | M20*1.5 ½" NPT | |||||||||
| 现场显示/编程器 | V X | 带 不带 | |||||||||
| 量程 | mm | ||||||||||
