压力仪表

规格参数

说        明

被测介质

与不锈钢相容的各种介质

量程（表压、绝压）

0-10KPa～200MPa

过载

对于量程≤10MPa，2倍；对于量程＞10MPa，1.5倍

精度

±0.25%FS，±0.5%FS

介质温度

－40-85℃；

工作环境

相对湿度≤90%，温度-20～80℃

稳定性

＜0.1％FS/年

输出

4-20mADC二线制

供电电源

12-45VDC（要考虑负载）

电气接口

M20×1.5或ZG 1/2

过程接头

M20×1.5或1/2 NPT，或按用户要求

功耗

＜1W

外壳防护等级

IP65

重量

＜0.5kg

型  号

代   码

    说   明

BP801-

□

□

□

□

□

□

□

□

压力类型

G
A

表压
绝压

测量范围

1
2
3
4
5
6
7
8
9
10
11
12
13

0-100Pa-1KPa
0-1KPa-7KPa
0-7KPa-35KPa
0-35KPa-100KPa
0-100KPa-350KPa
0-200KPa-700KPa
0-500KPa-2100KPa
0-1MPa-3.5MPa
0-3MPa-7MPa
0-7MPa-21MPa
0-15MPa-35MPa
0-25MPa-200MPa
-100KPa-0-400KPa

输出信号

E
S

4-20mA
4-20mA 智能HART协议

精度等级

A
B
C

0.1%FS
0.25%FS
0.5%FS

过程连接

1
2
3

外螺纹M20*1.5
外螺纹1/2 NPT
约定的特殊要求

结构形式

N
I

普通型
防爆型

现场显示

缺省
M1
M2
M3
M4

无显示
指针表头
LED表头
LCD表头
智能LCD表头

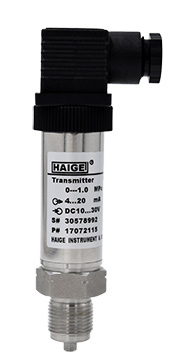

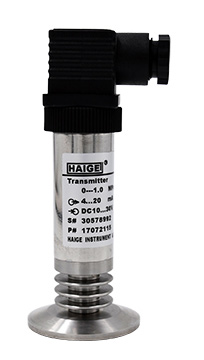

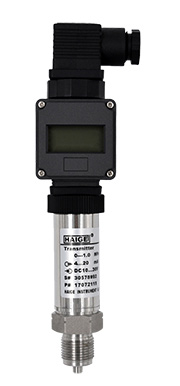

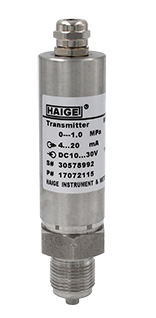

外形规格

P1
P2
P3
P4

如图
