概述

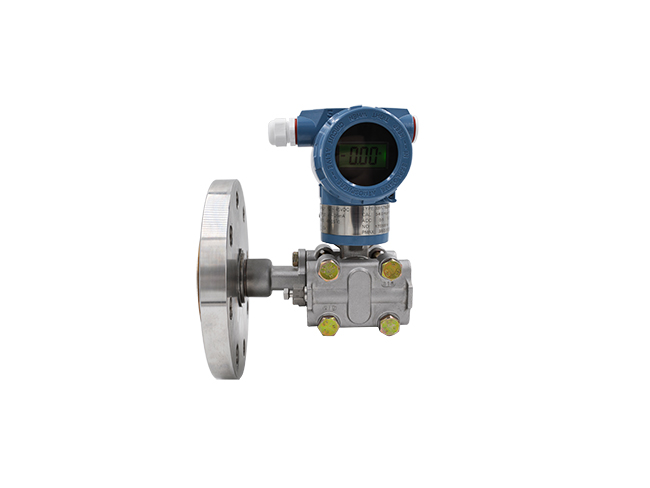

3351LT型法兰式液位变送器，可对各种容器进行精密的液位和液体密度测量。本型号产品有平法兰和插入式法兰供用户选用。本产品广泛应用于石油、化工、电力、冶金以及食品、造纸、医药、环保等工业领域的自动化控制系统中。
技术参数
规格参数 | 说 明 |
供电电源 | 12-45VDC |
输出信号 | 二线制4～20mA DC带数字通讯（HART协议）输出。 |
内置显示器（选配） | LCD显示数值、数位、单位。 |
自诊断功能 | 放大器故障、膜盒故障，设置故障，环境温度报警、压力/静压报警等。 |
工作温度 | -40～85ºC |
型谱表
型 号 | 代 码 | 说 明 |
3351LT | □ | □ | □ | □ | □ | □ | □ | | |
测量范围 | 4
5
6 | | | | | | | | 0-6.2KPa～37.4KPa
0-31.1KPa～186.8KPa
0-117KPa～690KPa |
输出信号 | E
S | | | | | | | 4-20mA
4-20mA 智能HART协议 |
结构形式 | G0
H0
J0
A0
A2
A4
A6
B0
B2
B4
B6
C0
C2
C4
C6
D0
D2
D4
D6
E0
F0 | | | | | | 2〞法兰，316L平膜片
2〞法兰，哈C平膜片
2〞法兰，钽平膜片
3〞法兰，316L平膜片
3〞法兰，316L插深50mm
3〞法兰，316L插深100mm
3〞法兰，316L插深150mm
4〞法兰，316L平膜片
4〞法兰，316L插深50mm
4〞法兰，316L插深100mm
4〞法兰，316L插深150mm
3〞法兰，哈C平膜片
3〞法兰，哈C插深50mm
3〞法兰，哈C插深100mm
3〞法兰，哈C插深150mm
4〞法兰，哈C平膜片
4〞法兰，哈C插深50mm
4〞法兰，哈C插深100mm
4〞法兰，哈C插深150mm
3〞法兰，钽平膜片
4〞法兰，钽平膜片 |
法兰规格 | M
A
B
N
C
D | | | | | 2〞 150lb
3〞 150lb
4〞 150lb
2〞 300lb
3〞 300lb
4〞 300lb |
结构材料 | 22
33 | | | | 316不锈钢法兰、泄放阀
哈C法兰、泄放阀 |
过程充液 | D
F
P | | | D.C.硅油200，-40℃-149℃
D.C.硅油704，15℃-315℃
惰性液，-45℃-205℃ |
附加功能 | 缺省
M1
M3
M4
B1
B2
B3
D1
D2
d
i | | 无
指针表头
LCD表头
智能LCD表头
弯支架管装
弯支架板装
平支架管装
泄放阀在压力容器侧上部
泄放阀在压力容器侧上下部
隔爆型ExdIIBT4
本安型ExiaIICT5 |
