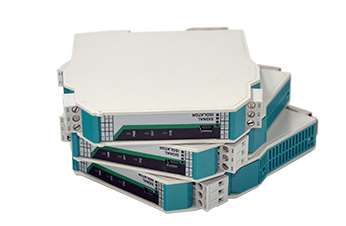

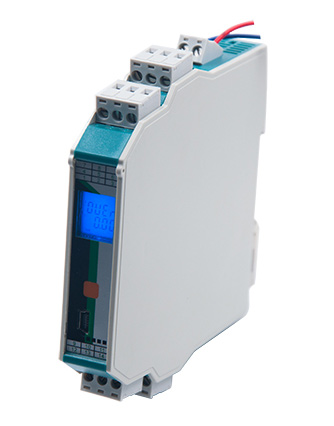

HWP-C型智能开关量转换器
概述：
Q-C系列智能开关量转换器将接收来的开关量输入信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示，可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。本产品品种分为一进一出、一进二出、二进二出，且输入、输出、电源三隔离。
技术参数
规格参数 | 说 明 |
输入信号 | 触点开关、接近开关(频率≤5KHZ) |
配电电压 | ≈8V(开路时) |
短路电流 | ≈8mA |
输出信号 | 继电器或晶体管集电极 |
继电器输出 | 容量：DC30V/2A，AC125V/0.6A |
继电器响应时间 | 单路≤0.3S，双路≤0.5S |
集电极输出电压 | 高电平VCC（≤30V），低电平≤2.5V |
输入和输出特性 | 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮。 |
输入和输出反相控制设置 | 由面板拨码开关J5设置(详见随机说明书) |
电源 | DC24V±10% AC100-265V，50/60Hz |
功耗 | DC24V，单路输出功耗：≤0.8W，双路输出功耗：≤1.2W |
绝缘电阻 | ≥100MΩ(500VDC时) |
绝缘强度 | 2500Vrms (1 min，无火花) |
工作温度 | -20～60℃（无凝露、无结冰） |
相对湿度 | 25%～85%RH |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 18.5*110*116mm(宽*高*深) |
重量 | 约140克 |
电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 | 触点开关、接近开关 |

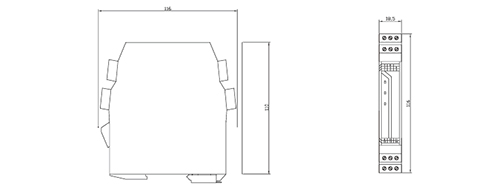

典型外形尺寸

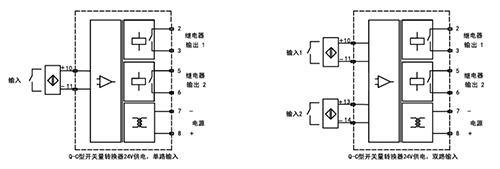

接线图
型谱表
型 号 | 代 码 | 说 明 | |||||||
Q-C | □ | □ | □ | □ | □ | □ | □ |
| Q-C系列开关量转换器 |
显示方式 | 缺省 |
|
|
|
|
|
|
| 无显示 |
输入通道 | 缺省 |
|
|
|
|
|
| 单通道 | |
第一路输入 | A |
|
|
|
|
| 触点开关 | ||
第二路输入 | A |
|
|
|
| 触点开关 | |||
第一路输出 | A |
|
|
| 继电器 | ||||
第二路输出 | A |
|
| 继电器 | |||||
供电方式 | 缺省 |
| 220VAC | ||||||
