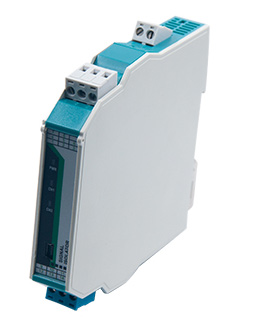

QEXA-C系列热电偶输入检测端安全栅
概述
QEXA-C系列热电偶输入检测端安全栅将来自危险区的热电偶测量信号，经过隔离、干扰抑制等处理后，转换成对应的电压、电流、通讯或开关量信号隔离传送到安全区的控制系统或其它仪表。输出可以为有源或无源信号。该产品需要独立供电，输入、输出、电源三隔离。
技术参数
规格参数 | 说 明 |
防爆标记 | [Exia]ⅡC |
适应场所 | 安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
危险区信号 | 标准热电偶 |
安全区信号 | 4-20mA，0-20mA，0-10mA，0-5V，1-5V，0-10V，RS485，继电器 |
输出负载 | 4-20mA、0-20mA、0-10mA负载电阻RL≤500Ω |
RS485输出 | 传输延时≤10μS，信号传输率≤9.6kbps |
开关量输出 | 继电器触点容量：125VAC/0.6A 30VDC/2A |
电源 | 24VDC±10% |
功耗 | 单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
绝缘电阻 | 本安端～非本安端≥100MΩ 电源～非本安端≥100MΩ |
绝缘强度 | 本安端～非本安端≥2500VAC 电源～非本安端≥500VAC |
工作温度 | -20～60℃(无凝露、无结冰) |
相对湿度 | 25%～85%RH |
温度漂移 | 0.005%FS/℃ |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 18.5*110*116mm(宽*高*深) |
传输精度（20℃） | 0.2%FS |
响应时间 | 单路≤0.3S，双路≤0.5S |
重量 | 约140克 |
电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 | 标准热电偶 |

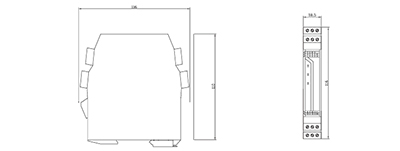

典型外形尺寸

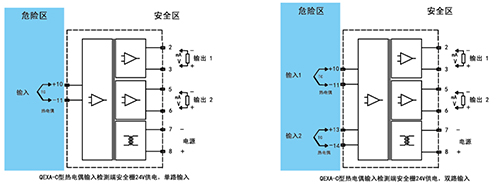

接线图
型谱表
型 号 | 代 码 | 说 明 | |||||||
QEXA-C | □ | □ | □ | □ | □ | □ | □ |
| QEXA-C系列热电偶输入检测端安全栅 |
显示方式 | 缺省 |
|
|
|
|
|
|
| 无显示 |
输入通道 | 缺省 |
|
|
|
|
|
| 单通道 | |
第一路输入 | T |
|
|
|
|
| 热电偶 | ||
第二路输入 | T |
|
|
|
| 热电偶 | |||
第一路输出 | 1 |
|
|
| 4-20mA | ||||
第二路输出 | 1 |
|
| 4-20mA | |||||
供电方式 | D |
| 24VDC | ||||||
