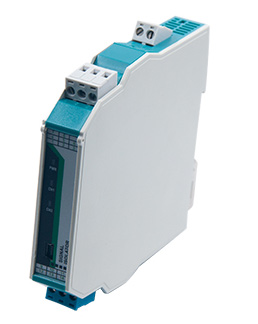

QEXA-C系列开关量输入检测端安全栅
概述
QEXA-C系列开关量输入检测端安全栅将来自危险区的触点开关或接近开关信号转换成对应的触点开关或晶体管开关信号，经过隔离、干扰抑制等处理后，隔离传送到安全区的控制系统或其它仪表。它具有输入状态检测指示，可进行正反向控制。该产品需要独立供电，输入、输出、电源三隔离。
技术参数
规格参数 | 说 明 |
防爆标记 | [Exia]ⅡC |
适应场所 | 安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
危险区信号 | 触点开关，接近开关 |
配电电压 | ≈8V(开路时) |
短路电流 | ≈8mA |
安全区信号 | 继电器，晶体管 |
继电器触点容量 | 125VAC/0.6A 30VDC/2A |
晶体管输出 | 集电极输出：高电平VCC≤30V，低电平VCC≤2.5V |
电源 | 24VDC±10% |
功耗 | 单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
绝缘电阻 | 本安端～非本安端≥100MΩ 电源～非本安端≥100MΩ |
绝缘强度 | 本安端～非本安端≥2500VAC 电源～非本安端≥500VAC |
工作温度 | -20～60℃(无凝露、无结冰) |
相对湿度 | 25%～85%RH |
温度漂移 | 0.005%FS/℃ |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 18.5*110*116mm(宽*高*深) |
传输精度（20℃） | 0.1%FS |
响应时间 | 单路≤0.3S，双路≤0.5S |
重量 | 约140克 |
电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 | 触点开关、接近开关 |

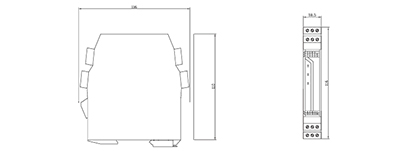

典型外形尺寸

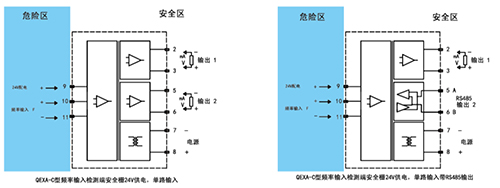

接线图
型谱表
型 号 | 代 码 | 说 明 | ||||||
QEXA-C | □ | □ | □ | □ | □ | □ |
| QEXA-C系列开关量输入检测端安全栅 |
输入通道 | 缺省 |
|
|
|
|
|
| 单通道 |
第一路输入 | A |
|
|
|
|
| 触点开关 | |
第二路输入 | A |
|
|
|
| 触点开关 | ||
第一路输出 | A |
|
|
| 继电器 | |||
第二路输出 | A |
|
| 继电器 | ||||
供电方式 | 缺省 |
| 220VAC | |||||
