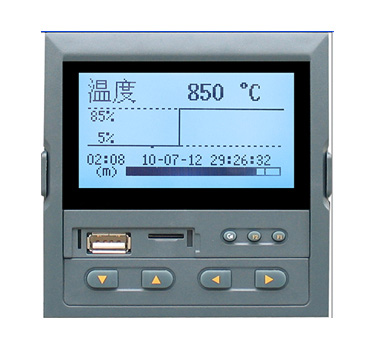

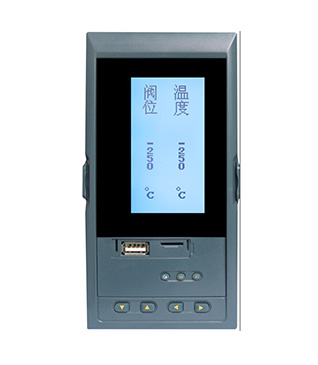

Q7300系列液晶PID自整定控制仪
概述
Q7300系列液晶PID自整定控制仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找较优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际先进水平。适用于需要进行高精度控制系统，可对温度、压力、流量、液位、速度等测量信号进行数字量显示控制；可带外给定（或阀位）控制，可取代伺服放大器直接驱动执行机构；可进行编程控制，根据生产过程的要求，按照一定的程序曲线进行控制，最多可分61段曲线对控制对象进行监测、控制与远传。
技术参数
●万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度
●可选择定点控制、外给定控制、阀位反馈控制、多段曲线控制等方式
●具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器正反转等控制输出方式可选
●带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
●支持RS232C打印功能，具有手动打印、定时打印功能
●带DC24V馈电输出，为现场变送器配电
●输入、输出、电源、通讯相互之间采用光电隔离技术。
型谱表
型 号 |
| 代 码 | 说 明 | |||||||||
Q73 | □ | □ | □ | -□ | □ | □ | -□ | -□ | -□ | -□ |
| Q7300系列液晶PID调节器 |
控制 | 10 |
|
|
|
|
|
|
|
|
|
| 单路PID控制 |
外形尺寸 | 缺省 |
|
|
|
|
|
|
|
|
| 80*160 | |
控制模式 | 缺省 |
|
|
|
|
|
|
|
| 通用 | ||
通讯输出 | 0 |
|
|
|
|
|
|
| 无 | |||
变送输出 | * |
|
|
|
|
|
| 见变送输出方式表 | ||||
控制输出 | R |
|
|
|
|
| 继电器接点输出 | |||||
输入类型 | * |
|
|
|
| 见输入类型表 | ||||||
报警路数 | N |
|
|
| 无 | |||||||
配电输出 | 缺省 |
|
| 无 | ||||||||
供电方式 | 缺省 |
| 90～265VAC | |||||||||
★变送输出方式：
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 |
输出方式 | 无输出 | 4~20mA | 1~5V | 0~10mA | 0~5V | 0~10V | 0~20mA | 特殊规格 |
★输入类型：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV | 0-100mV |
01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 电阻 | 0-400Ω |
02 | B | 200~1800℃ | 10 | 0~5V | -1999~9999 d | 18 | 频率 | 0-3000HZ |
03 | K | 0~1300℃ | 11 | 1~5V | -1999~9999 d | 19 | 1~5V开方 | -1999~9999 d |
04 | N | 0~1300℃ | 12 | 0~10V | -1999~9999 d | 20 | 0~5V开方 | -1999~9999 d |
05 | E | 0~800℃ | 13 | 0~10mA | -1999~9999 d | 21 | 0~10mA开方 | -1999~9999 d |
06 | J | 0~650℃ | 14 | 0~20mA | -1999~9999 d | 22 | 4~20mA开方 | -1999~9999 d |
07 | T | -200~400℃ | 15 | 4~20mA | -1999~9999 d | 23 | 可切换输入 |
|
