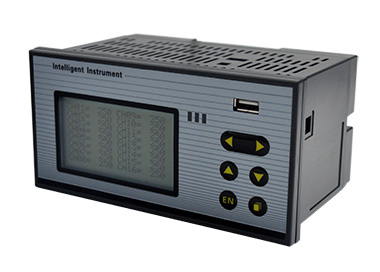

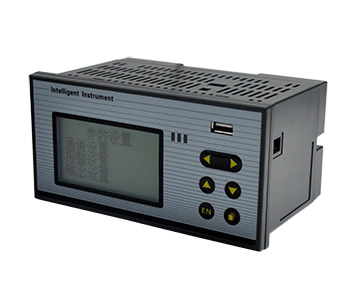

Q7700型液晶多回路测量显示控制仪
概述
Q7700型液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
技术参数
●可选择8路或16路万能信号输入，各输入通道信号互不干扰。
●报警方式可组态。
●仪表通信数据刷新周期2秒/16路。
●可同屏选择大、小字体信号显示和报警状态显示。
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
●仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
●带DC24V馈电输出，为现场变送器配电。
●输入、输出、电源、通讯相互之间采用光电隔离技术。
型谱表
型 号 |
| 代 码 | 说 明 | ||||||
Q77 | □ | □ | -□ | □ | -□ | -□ | -□ |
| Q7700系列液晶多回路显示控制仪 |
输入通道 | 01-16 |
|
|
|
|
|
|
| 01-16路输入 |
外形尺寸 | 缺省 |
|
|
|
|
|
| 80*160 | |
通讯输出 | 0 |
|
|
|
|
| 无 | ||
变送输出 |
|
|
|
|
| 见变送输出方式表 | |||
输入类型 | * |
|
|
| 见输入类型表 | ||||
报警路数 | N |
|
| 无 | |||||
供电方式 | 缺省 |
| 90～265VAC | ||||||
★变送输出方式：
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 |
输出方式 | 无输出 | 4~20mA | 1~5V | 0~10mA | 0~5V | 0~10V | 0~20mA | 特殊规格 |
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
