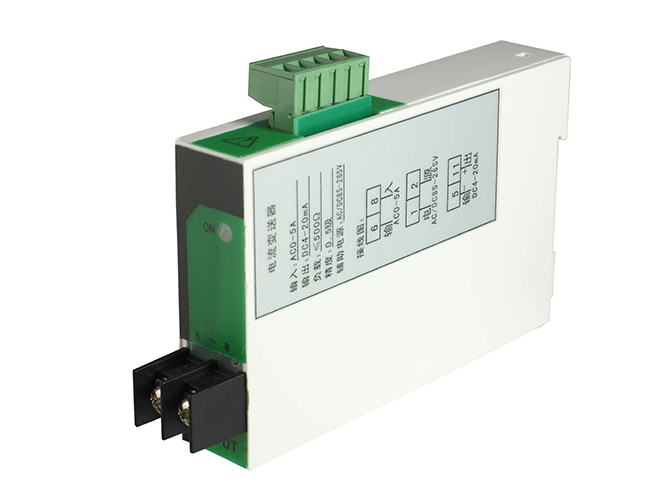

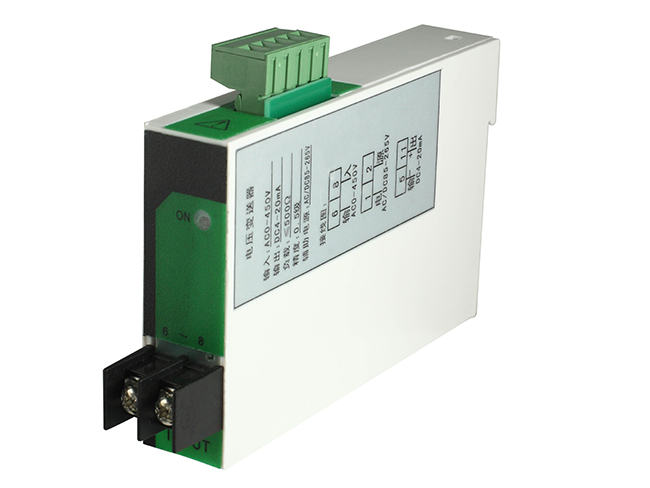

电量变送器
概述：
HWP-194系列电量变送器是一种将被测量参数(交流电流、交流电压、有功功率、无功功率、有功电能、无功电能、频率、相位、功率因数、直流电压、直流电流等)按线性比例转换成直流电流或电压(电能脉冲输出)的测量仪表。
概述
HWP-194系列电量变送器是一种将被测量参数(交流电流、交流电压、有功功率、无功功率、有功电能、无功电能、频率、相位、功率因数、直流电压、直流电流等)按线性比例转换成直流电流或电压(电能脉冲输出)的测量仪表。它广泛应用于电力、石油、煤炭、冶金、铁道、市政府等部门的电气测量、自动控制以及调度系统。
技术参数
规格参数 |
说 明 |
输入信号 |
交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
输出负载 |
电流型≤500Ω，电压型≥250KΩ |
通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米，RS232传输距离≤10米；信号传输率≤9.6kbps |
电源 |
DC24V(±10%)，AC100-265V 50/60Hz |
功耗 |
≤2W |
绝缘阻抗 |
≥100MΩ（500VDC时） |
耐压强度 |
1500Vrms（1 min，无火花） |
工作温度 |
0～50℃（无凝露、无结冰） |
相对湿度 |
25%～85%RH |
保存温度 |
-10～60℃（无凝露、无结冰） |
安装方式 |
35mmDIN导轨安装 |
安装尺寸 |
22.5*110*115mm(宽*高*深) |
传输精度 |
0.3%FS |
响应时间 |
≤1S |
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |

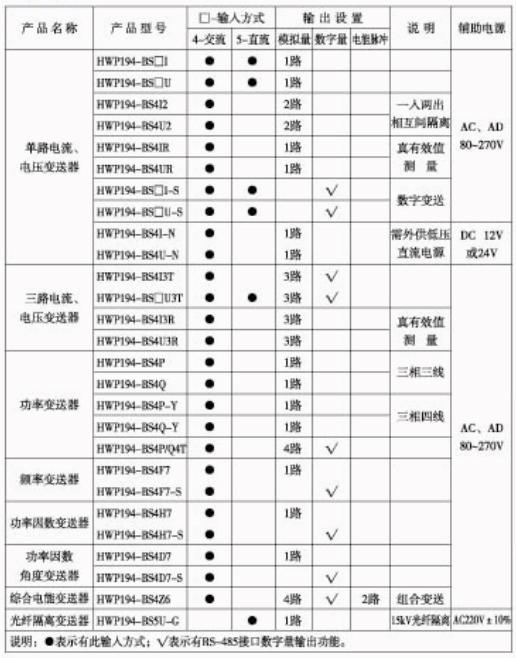

型谱表
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
