HWP192E系列多功能网络电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，能够高精度测量三相电网系统中常用的电量参数：三相电流、电压、有功功率、无功功率、视在功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口、四路开关量输入、四路开关量输出和四路模拟量输出功能，可实现本地或远程的开关信号检测和控制功能。采用标准的RS485 MODBUS-RTU通讯传送，实现LED/LCD现场显示和远程RS485数字通讯。
技术参数
规格参数 |
说 明 |
输入信号 |
交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
输出负载 |
电流型≤500Ω，电压型≥250KΩ |
报警输出 |
继电器，容量：AC220V/2A，DC24V/2A |
通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6lkbps |
累积脉冲 |
输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA |
电源 |
DC20-29V，AC/DC100-240V 50/60Hz |
功耗 |
≤5W |
绝缘电阻 |
≥100MΩ（500VDC时） |
绝缘强度 |
1500Vrms（1 min，无火花） |
工作温度 |
0～50℃（无凝露、无结冰） |
相对湿度 |
25%～85%RH |
保存温度 |
-10～60℃（无凝露、无结冰） |
型谱表
功能/型号 |
HWP192E -2S4 |
HWP192E -2SY |
HWP192E -9S4 |
HWP192E -9SY |
HWP192E -3S4 |
HWP192E -3SY |
HWP192E -AS4 |
HWP192E -ASY |
|
测量显示 |

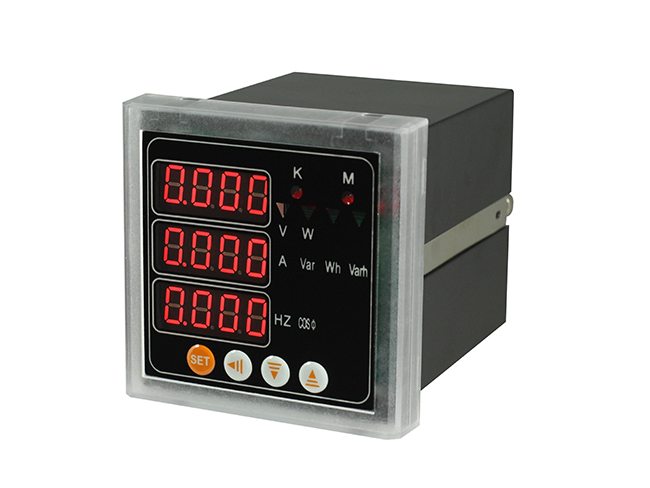

LED数码管 |
√ |
|
√ |
|
√ |
|
√ |
|

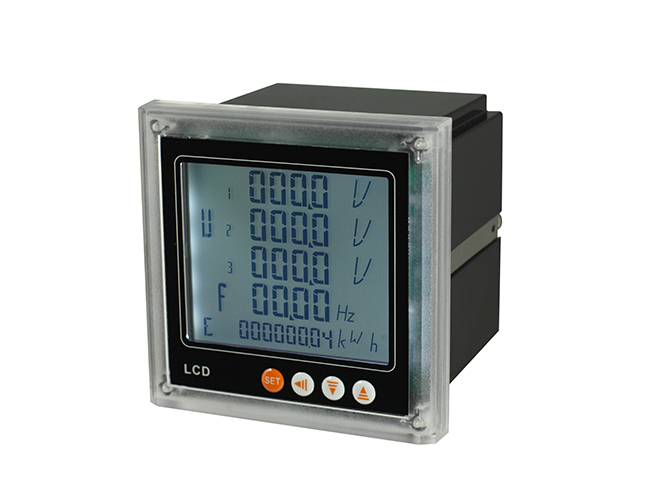

LCD液晶屏 |
|
√ |
|
√ |
|
√ |
|
√ |
|
测量参数 |
三相电压 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
三相电流 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
总有功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
总无功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
总视在功率 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
功率因数 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
频率 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
分相有功功率 |
--- |
√ |
--- |
√ |
--- |
√ |
--- |
√ |
|
分相无功功率 |
--- |
√ |
--- |
√ |
--- |
√ |
--- |
√ |
|
分相功率因数 |
--- |
√ |
--- |
√ |
--- |
√ |
--- |
√ |
|
需量 |
--- |
√ |
--- |
√ |
--- |
--- |
--- |
--- |
|
不平衡度 |
√ |
√ |
√ |
√ |
√ |
--- |
√ |
--- |
|
四象限电能 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
复费率电能 |
--- |
√ |
--- |
√ |
--- |
--- |
--- |
--- |
|
谐波总量2-31次 |
√ |
√ |
√ |
√ |
√ |
--- |
√ |
--- |
|
输出 |
电能脉冲输出 |
2路 |
2路 |
2路 |
2路 |
2路 |
2路 |
2路 |
2路 |
通讯 |
RS485 |
1-2路 |
1-2路 |
1-2路 |
1-2路 |
1-2路 |
1-2路 |
1-2路 |
1-2路 |
扩展功能 |
开关量输入DI |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-2路 |
开关量输出DO |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-2路 |
|
模拟量输出AO |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
|
外形尺寸 |
120*120 |
96*96 |
80*80 |
72*72 |
|||||
开孔尺寸 |
111*111 |
91*91 |
76*76 |
67*67 |
|||||
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
