规格参数

说        明

输入信号

0～20KHz

测量精度

±1个脉冲

测量范围

0～999999

输出信号

4-20mA，0-10mA，0-20mA，1-5V，0-5V

输出负载

电流型≤500Ω，电压型≥250KΩ

报警输出

继电器，容量：AC220V/2A,DC24V/2A

通讯

MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps

电源

DC20-29V，AC/DC100-240V  50/60Hz

功耗

≤5W

绝缘电阻
(输入/输出/电源之间)

≥100MΩ（500VDC时）

绝缘强度
(输入/输出/电源之间)

1500Vrms（1 min，无火花）

工作温度

0～50℃（无凝露、无结冰）

相对湿度

25%～85%RH

保存温度

-10～60℃（无凝露、无结冰）

型  号

代   码

   说   明

HWP19JS-

□

□

□

□

□

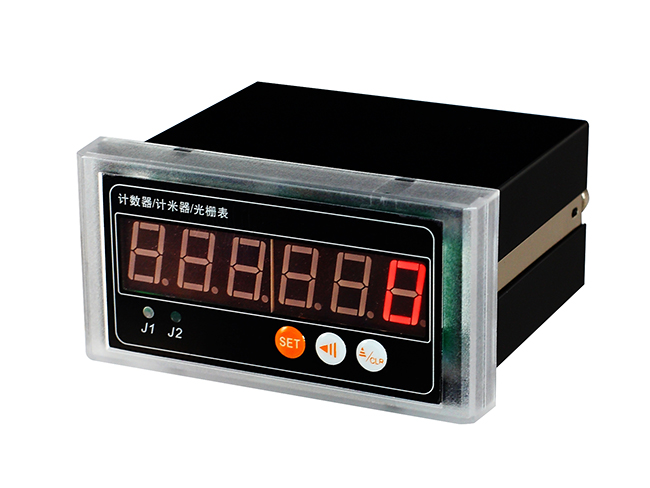

HWP-194JS系列智能计数器/计米器/光栅尺

输入类型

  N
P

NPN
PNP

外形尺寸

1
5
9
A
D

160×80mm（横）
96×48mm（横）
96×96mm
72×72mm
48×48mm

输出方式

X
K
B
T
S
D
N

单显示
继电器触点输出
模拟量变送输出
RS-485
继电器触点输出 + RS-485
模拟量变送输出 + RS-485
继电器触点输出 + 模拟量变送输出 + RS-485

显示方式

1

数码管显示

供电方式

-W
-T

DC24V供电
AC85~260V供电（开关电源，可省略）
