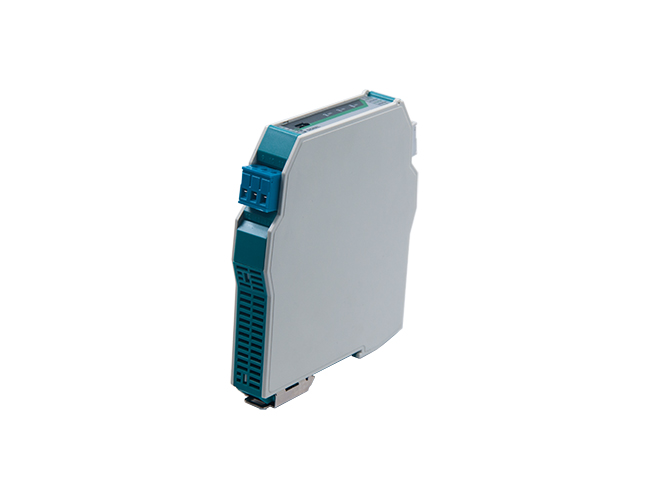

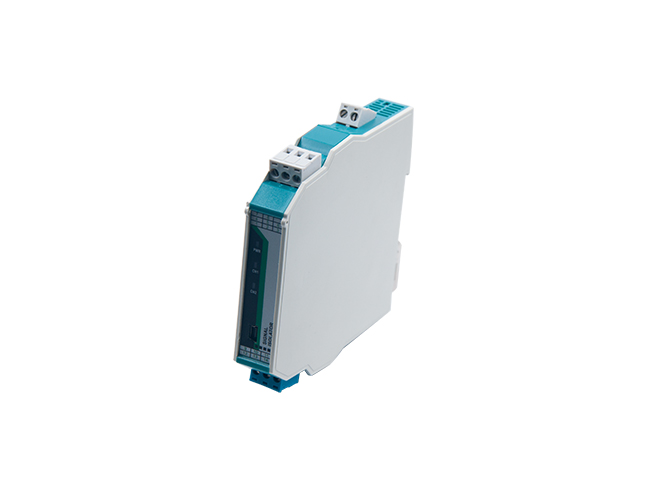

概述
QEXA-C系列频率输入检测端安全栅给危险区的设备提供隔离电源，将设备产生的频率信号，经过隔离、干扰抑制等处理后，转换成电压、电流、通讯或开关量信号从危险区隔离传送到安全区的控制系统或其它仪表。输出可以为有源或无源信号。该产品需要独立供电，输入、输出、电源三隔离。
技术参数
规格参数 |
说 明 |
防爆标记 |
[Exia]ⅡC |
适应场所 |
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
危险区信号 |
频率信号（正弦波、三角波、方波） |
输入阻抗 |
≥2MΩ |
幅值范围 |
0.2-9V |
测量范围 |
1-10000HZ |
分辨率 |
0.1HZ |
安全区信号 |
4-20mA，0-20mA，0-10mA，0-5V，1-5V，0-10V，RS485，继电器 |
输出负载 |
4-20mA、0-20mA、0-10mA负载电阻RL≤500Ω |
RS485输出 |
传输延时≤10μS，信号传输率≤9.6kbps |
开关量输出 |
继电器触点容量：125VAC/0.6A 30VDC/2A |
电源 |
24VDC±10% |
功耗 |
单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
绝缘电阻 |
本安端～非本安端≥100MΩ 电源～非本安端≥100MΩ |
绝缘强度 |
本安端～非本安端≥2500VAC 电源～非本安端≥500VAC |
工作温度 |
-20～60℃(无凝露、无结冰) |
相对湿度 |
25%～85%RH |
温度漂移 |
0.005%FS/℃ |
安装方式 |
35mmDIN导轨安装 |
安装尺寸 |
18.5*110*116mm(宽*高*深) |
传输精度（20℃） |
0.1%FS |
响应时间 |
单路≤0.3S，双路≤0.5S |
重量 |
约140克 |
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 |
频率信号源 |
典型外形尺寸
接线图
型谱表
型 号 |
代 码 |
说 明 |
||||
QEXA-C |
□ |
□ |
□ |
□ |
|
QEXA-C型频率输入检测端安全栅 |
输入类型 |
F |
|
|
|
|
频率 |
输出类型 |
1 |
|
|
|
4-20mA |
|
输出类型 |
1 |
|
|
4-20mA |
||
供电方式 |
D |
|
24VDC |
|||
