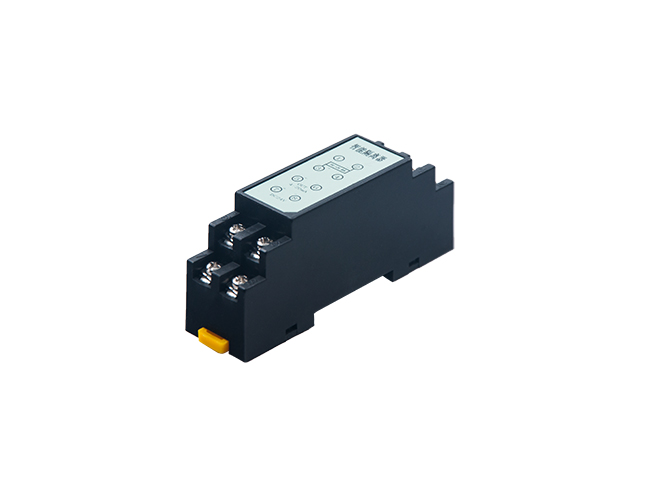

概述
Q-AP系列配电器给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品输入、输出、电源三隔离。
技术参数
规格参数 |
说 明 |
输入信号 |
0-10mA、4-20mA、0-20mA、0-5V、1-5V、0-10V |
输入阻抗 |
电流阻抗≤50Ω，电压阻抗≥250KΩ |
最大输入电流/电压 |
≤30mA/≤10.5V |
配电电压/最大电流 |
19～25V/≤30mA |
输出信号 |
0-10mA、4-20mA、0-20mA、0-5V、1-5V、0-10V |
输出负载 |
0-10mA、4-20mA、0-20mA负载电阻RL≤500Ω |
电源 |
24VDC±10% |
功耗 |
单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
绝缘电阻(输入/输出/电源之间) |
≥100MΩ（500VDC时） |
绝缘强度(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
工作温度 |
-20～60℃(无凝露、无结冰) |
相对湿度 |
25%～85%RH |
温度漂移 |
0.005%FS/℃ |
安装方式 |
35mmDIN导轨安装 |
安装尺寸 |
25.4*47*104mm(宽*高*深) |
传输精度（20℃） |
0.2%FS |
响应时间 |
单路≤0.3S，双路≤0.5S |
重量 |
约130克 |
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 |
二线制、三线制变送器 |

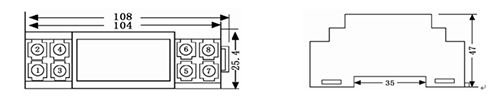

典型外形尺寸

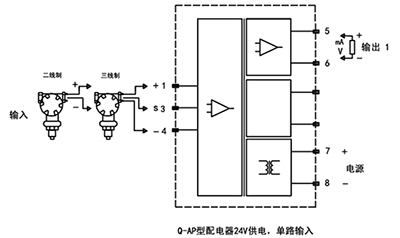

接线图
型谱表
型 号 |
代 码 |
说 明 |
|||
Q-AP |
□ |
□ |
□ |
|
Q-AP系列配电器 |
输入类型 |
1 |
|
|
|
4-20mA |
输出类型 |
1 |
|
|
4-20mA |
|
供电方式 |
D |
|
24VDC |
||
