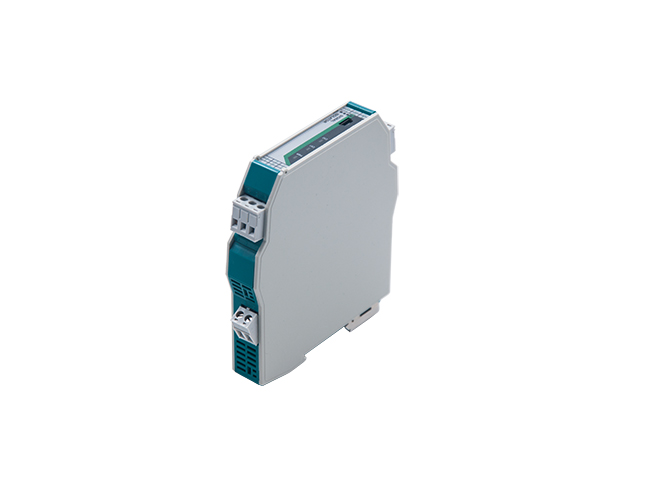

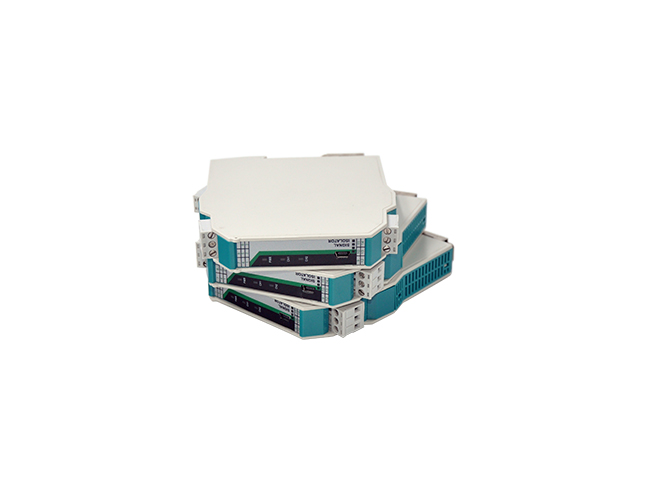

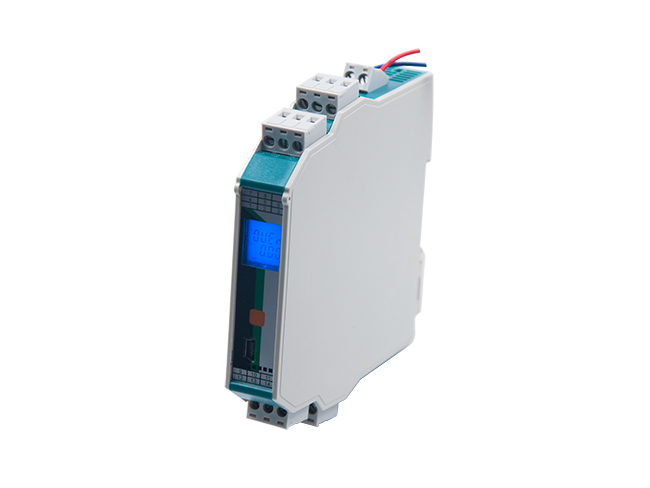

概述
Q-CW系列智能温度隔离变送器将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出、电源三隔离。
技术参数
规格参数 |
说 明 |
输入信号 |
热电阻、热电偶(信号类型和测量范围可通过配套的上位机软件进行编程) |
输出信号 |
0-10mA，4-20mA，0-20mA，0-5V，1-5V，0-10V，RS485，继电器 |
输出负载 |
0-10mA、4-20mA、0-20mA负载电阻RL≤500Ω |
电源 |
DC24V±10% AC100-265V，50/60Hz |
功耗 |
单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
绝缘电阻(输入/输出/电源之间) |
≥100MΩ（500VDC时） |
绝缘强度(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
工作温度 |
-20～60℃(无凝露、无结冰) |
相对湿度 |
25%～85%RH |
温度漂移 |
0.005%FS/℃ |
安装方式 |
35mmDIN导轨安装 |
安装尺寸 |
18.5*110*116mm(宽*高*深) |
传输精度（20℃） |
0.2%FS |
最小分辨率 |
0.1℃ |
内部冷端补偿温度范围 |
-10～50℃ |
冷端补偿精度 |
±1℃ |
响应时间 |
单路≤0.3S，双路≤0.5S |
重量 |
约140克 |
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 |
热电阻，热电偶 |

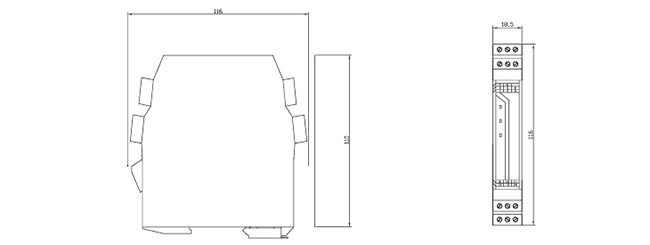

典型外形尺寸

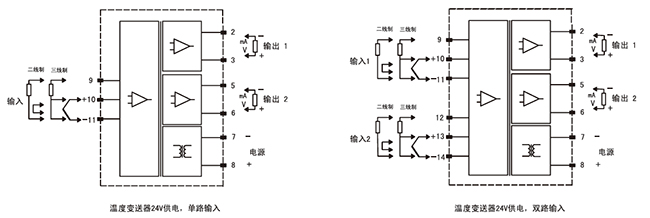

接线图
型谱表
型 号 |
代 码 |
说 明 |
|||||||
Q-CW |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
Q-CW系列温度变送器 |
显示方式 |
缺省 |
|
|
|
|
|
|
|
无显示 |
输入通道 |
缺省 |
|
|
|
|
|
|
单通道 |
|
第一路输入 |
R |
|
|
|
|
|
热电阻 |
||
第二路输入 |
R |
|
|
|
|
热电阻 |
|||
第一路输出 |
1 |
|
|
|
4-20mA |
||||
第二路输出 |
1 |
|
|
4-20mA |
|||||
供电方式 |
缺省 |
|
220VAC |
||||||
