规 格

说     明

使用
环境

环境温度

-10-60℃

相对湿度

≤85RH   避免强腐蚀气体

供电电压

常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——开关电源   DC24V±2V——开关电源

功耗

≤6VA

输入
信号

模拟量

热电偶： B、S、K、E、J、T、WRe3-25等

热电阻：Pt100、Cu50

输出
信号

开关量输出

继电器控制输出-继电器ON/OFF带回差。AC 220V/3A  DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6-24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V

测量精度

±0.2%FS±1字或±0.5%FS±1字

分辨率

±1字

测量范围

-1999-9999字

显示方式

-1999-9999字测量值显示   -1999-9999字设定值显示   发光二级管工作状态显示

控制、报警方式

控制/报警方式为带回差上限或下限报警(用户可自由设定)

控制精度

±1字

温度补偿

0-50℃数字式温度自动补偿

参数设定

面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定

保护方式

输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、电源欠压自动复位、工作异常自动复位（Watch Dog）

型  号

代   码

   说   明

XMT

□

-□

□

□

□

外形尺寸

无
A
D
E
F
G
S

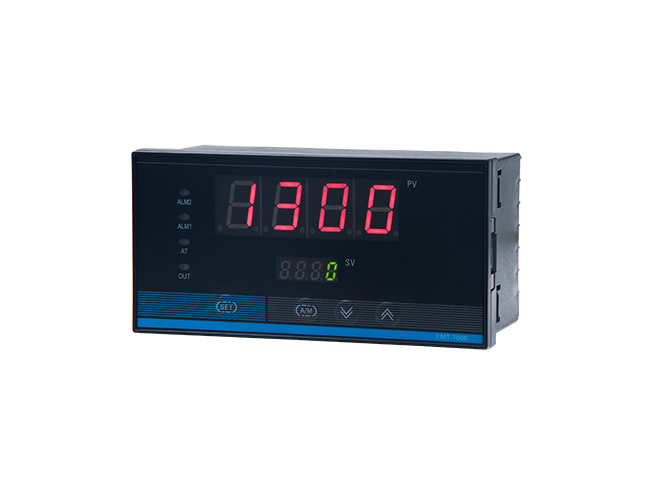

160×80mm（横）

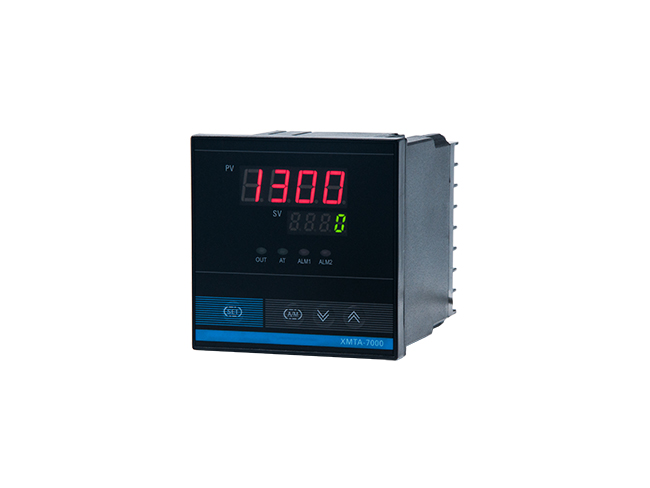

96×96mm
72×72mm

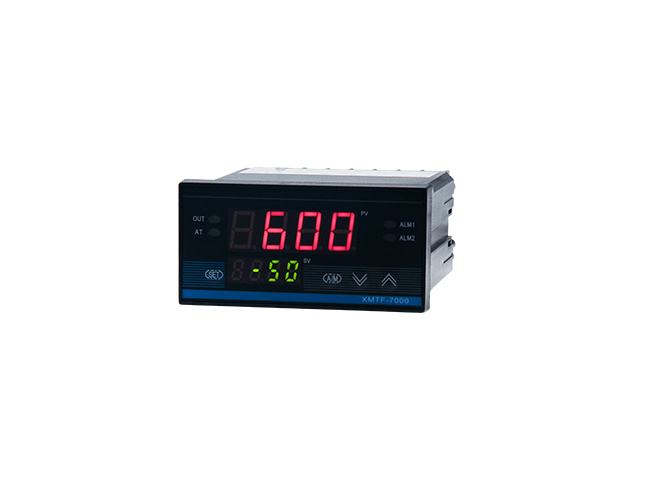

96×48mm（横）

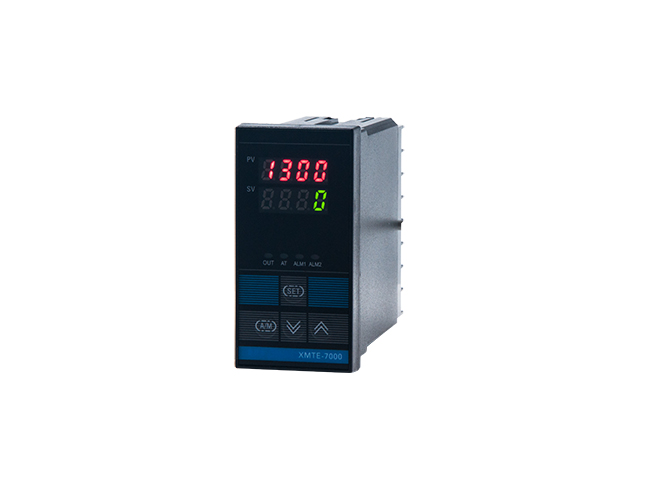

48×96mm（竖）

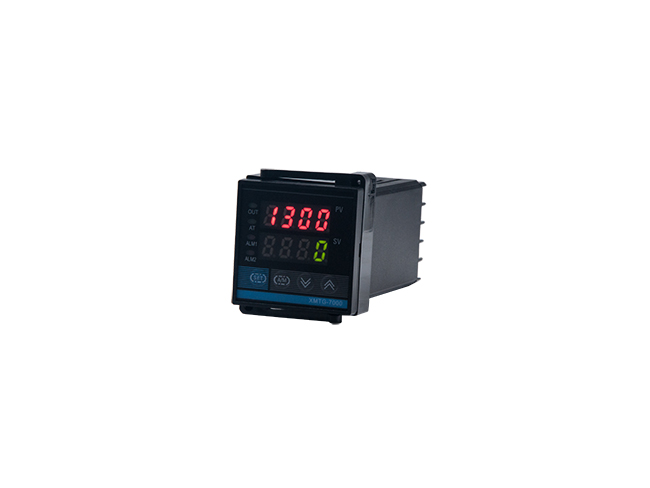

48×48mm
80×160mm（竖）

系列号

-7

XMT-7000系列PID自整定控制仪

控制输出

0
2
4
5
6
7
8
9

触点通断的二位式控制
触点通断的三位式控制
位式PID，触点通断控制
驱动固态继电器（SSR）的PID控制
单相可控硅移相触发的PID控制
单相可控硅过零触发的PID控制
三相可控硅过零触发的PID控制
4-20mA连续电流输出的PID控制

报警方式

0
1
2
3

无报警
上限报警
下限报警
上、下限报警

输入类型

1
2

热电偶
热电阻
