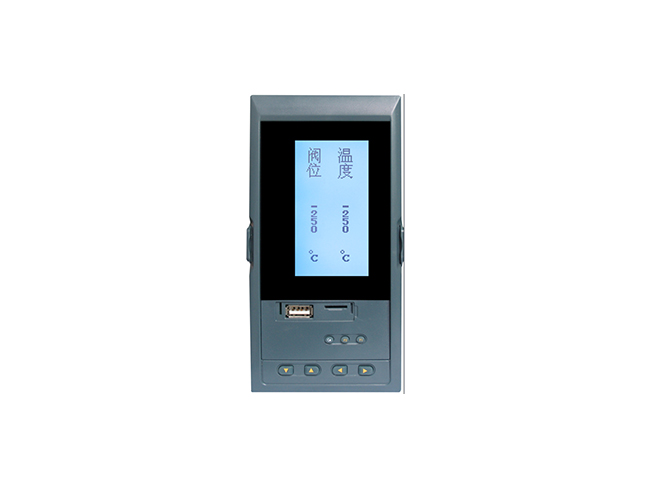

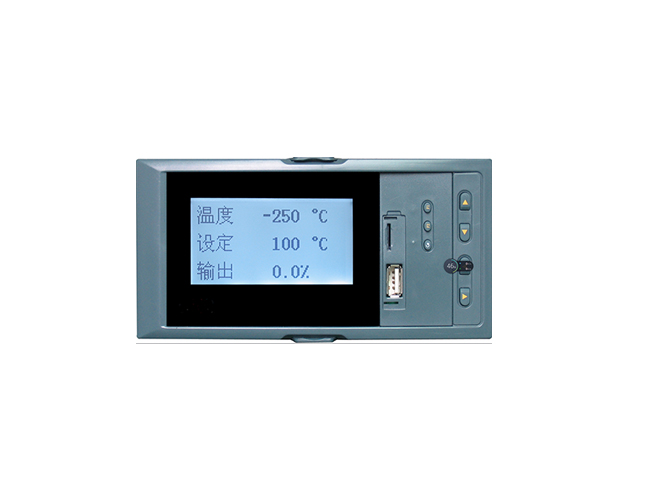

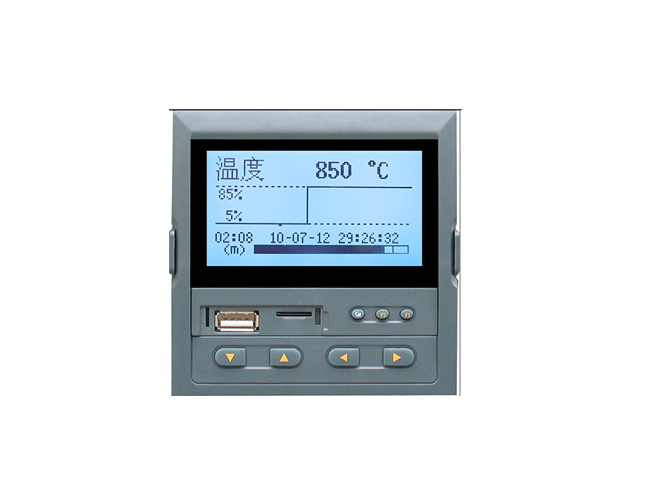

Q7300系列液晶PID自整定控制仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找最优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际先进水平。适用于需要进行高精度控制系统，可对温度、压力、流量、液位、速度等测量信号进行数字量显示控制；可带外给定（或阀位）控制，可取代伺服放大器直接驱动执行机构；可进行编程控制，根据生产过程的要求，按照一定的程序曲线进行控制，最多可分61段曲线对控制对象进行监测、控制与远传。
技术参数
●万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度
●可选择定点控制、外给定控制、阀位反馈控制、多段曲线控制等方式
●具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器正反转等控制输出方式可选
●带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
●支持RS232C打印功能，具有手动打印、定时打印功能
●带DC24V馈电输出，为现场变送器配电
●输入、输出、电源、通讯相互之间采用光电隔离技术。
型谱表
型 号 |
|
代 码 |
说 明 |
|||||||||
Q73 |
□ |
□ |
□ |
-□ |
□ |
□ |
-□ |
-□ |
-□ |
-□ |
|
Q7300系列液晶PID调节器 |
控制 |
10 |
|
|
|
|
|
|
|
|
|
|
单路PID控制 |
外形尺寸 |
缺省 |
|
|
|
|
|
|
|
|
|
80*160 |
|
控制模式 |
缺省 |
|
|
|
|
|
|
|
|
通用 |
||
通讯输出 |
0 |
|
|
|
|
|
|
|
无 |
|||
变送输出 |
* |
|
|
|
|
|
|
见变送输出方式表 |
||||
控制输出 |
R |
|
|
|
|
|
继电器接点输出 |
|||||
输入类型 |
* |
|
|
|
|
见输入类型表 |
||||||
报警路数 |
N |
|
|
|
无 |
|||||||
配电输出 |
缺省 |
|
|
无 |
||||||||
供电方式 |
缺省 |
|
90～265VAC |
|||||||||
★变送输出方式：
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
输出方式 |
无输出 |
4~20mA |
1~5V |
0~10mA |
0~5V |
0~10V |
0~20mA |
特殊规格 |
★输入类型：
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
00 |
S |
0~1600℃ |
08 |
Pt100 |
-200~850℃ |
16 |
mV |
0-100mV |
01 |
R |
0~1600℃ |
09 |
Cu50 |
-50~150℃ |
17 |
电阻 |
0-400Ω |
02 |
B |
200~1800℃ |
10 |
0~5V |
-1999~9999 d |
18 |
频率 |
0-3000HZ |
03 |
K |
0~1300℃ |
11 |
1~5V |
-1999~9999 d |
19 |
1~5V开方 |
-1999~9999 d |
04 |
N |
0~1300℃ |
12 |
0~10V |
-1999~9999 d |
20 |
0~5V开方 |
-1999~9999 d |
05 |
E |
0~800℃ |
13 |
0~10mA |
-1999~9999 d |
21 |
0~10mA开方 |
-1999~9999 d |
06 |
J |
0~650℃ |
14 |
0~20mA |
-1999~9999 d |
22 |
4~20mA开方 |
-1999~9999 d |
07 |
T |
-200~400℃ |
15 |
4~20mA |
-1999~9999 d |
23 |
可切换输入 |
|
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
