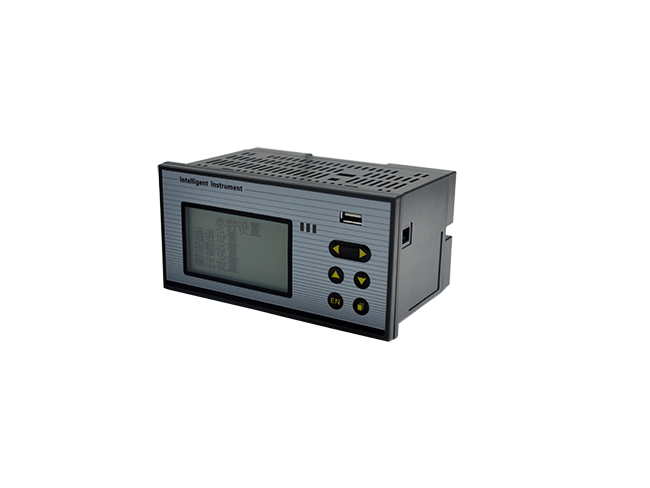

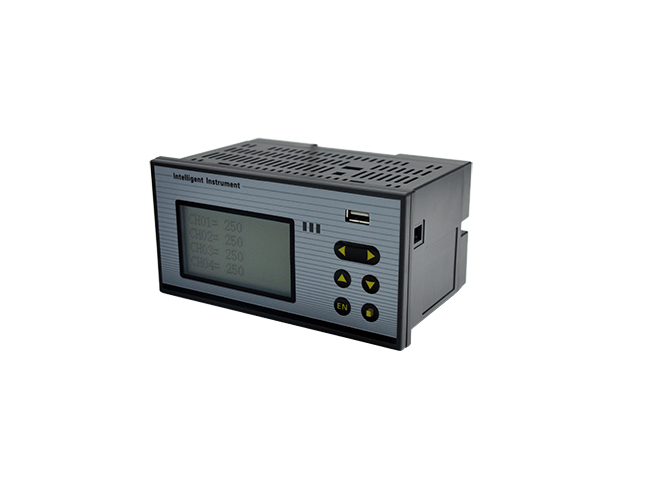

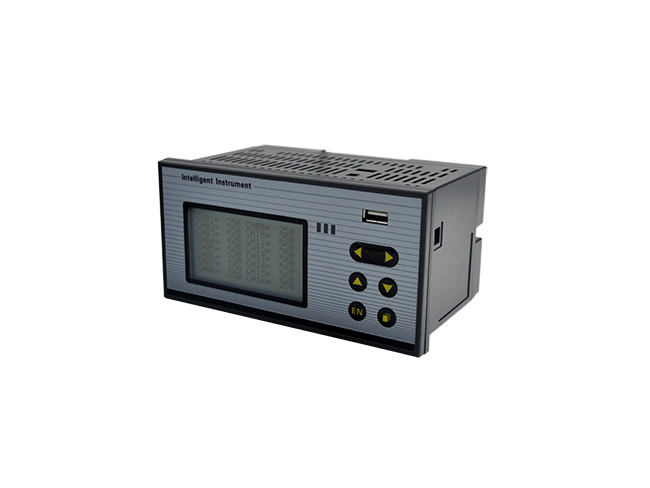

Q7700型液晶多回路测量显示控制仪
概述：
Q7700型液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
概述
Q7700型液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
技术参数
●可选择8路或16路万能信号输入，各输入通道信号互不干扰。
●报警方式可组态。
●仪表通信数据刷新周期2秒/16路。
●可同屏选择大、小字体信号显示和报警状态显示。
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
●仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
●带DC24V馈电输出，为现场变送器配电。
●输入、输出、电源、通讯相互之间采用光电隔离技术。
型谱表
★变送输出方式：
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
Q7700型液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
技术参数
●可选择8路或16路万能信号输入，各输入通道信号互不干扰。
●报警方式可组态。
●仪表通信数据刷新周期2秒/16路。
●可同屏选择大、小字体信号显示和报警状态显示。
●支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
●仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
●带DC24V馈电输出，为现场变送器配电。
●输入、输出、电源、通讯相互之间采用光电隔离技术。
型谱表
型 号 |
|
代 码 |
说 明 |
||||||
Q77 |
□ |
□ |
-□ |
□ |
-□ |
-□ |
-□ |
|
Q7700系列液晶多回路显示控制仪 |
输入通道 |
01-16 |
|
|
|
|
|
|
|
01-16路输入 |
外形尺寸 |
缺省 |
|
|
|
|
|
|
80*160 |
|
通讯输出 |
0 |
|
|
|
|
|
无 |
||
变送输出 |
|
|
|
|
|
见变送输出方式表 |
|||
输入类型 |
* |
|
|
|
见输入类型表 |
||||
报警路数 |
N |
|
|
无 |
|||||
供电方式 |
缺省 |
|
90～265VAC |
||||||
★变送输出方式：
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
输出方式 |
无输出 |
4~20mA |
1~5V |
0~10mA |
0~5V |
0~10V |
0~20mA |
特殊规格 |
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
