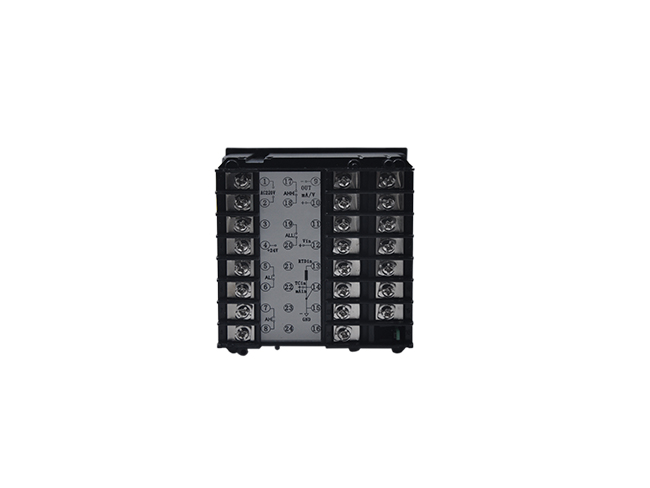

HWP-LED系列单回路数字/光柱显示控制仪
概述：
HWP-LED系列单回路数字/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
概述
HWP-LED系列单回路数字/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示方式。
技术参数
型谱表
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
HWP-LED系列单回路数字/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示方式。
技术参数
| 规 格 | 说 明 | |
| 使用 环境 |
环境温度 | -10-60℃ |
| 相对湿度 | ≤85%RH 避免强腐蚀气体 | |
| 供电电压 | 常规型 AC220V（50Hz±2Hz） 特殊型 AC85-260V——开关电源 DC24V±2V——开关电源 |
|
| 功耗 | ≤6VA | |
| 输入 信号 |
模拟量 | 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等 |
| 电阻：标准热电阻——Pt100、Cu50、远传压力电阻等 | ||
| 电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω | ||
| 电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ | ||
| 开关量 | 脉冲信号：波形——矩形、正弦或三角波 辐度——大于4V（或根据用户要求任定） 范围——0-10KHz（或根据用户要求任定） |
|
| 接点信号：电接点输入信号 | ||
| 输出 信号 |
模拟量输出 | DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω） DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ） |
| 开关量输出 | 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载） 可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V 固态继电器输出-SSR（固态继电器控制信号）输出，6-24V/30mA（电压不可调） 双向可控硅输出-SOT可控硅输出，5A/400V |
|
| 通讯输出 | 接口方式——标准串行双向通讯接口 RS-485、RS-232C、RS-422等 波特率——30-9600bps 仪表内部自由设定 |
|
| 馈电输出 | DC 24V 负载≤30mA | |
| 测量精度 | ±0.2%FS±1字或±0.5%FS±1字 | |
| 分辨率 | ±1字 | |
| 测量范围 | -1999-9999字 | |
| 显示方式 | -1999-9999字测量值显示 -1999-9999字设定值显示 发光二级管工作状态显示 | |
| 控制、报警方式 | 控制/报警方式为带回差上限或下限报警(用户可自由设定) | |
| 控制精度 | ±1字 | |
| 温度补偿 | 0-50℃数字式温度自动补偿 | |

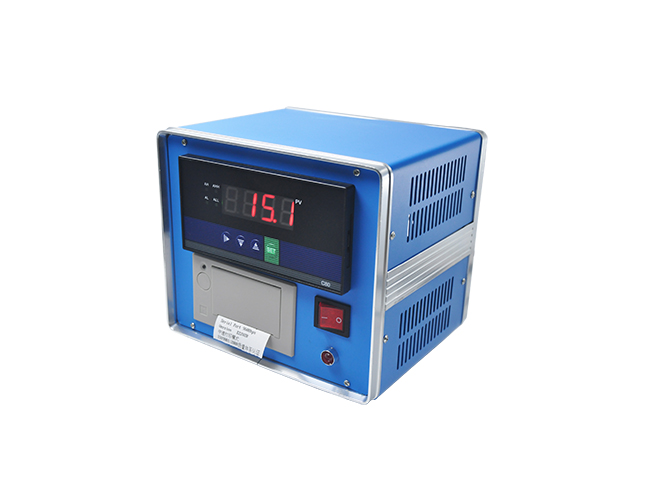

| 打印控制 | 可选择直接配接各型串打印机(如LQ-300K,TPUP系列微打等)，打印接口为RS-232C | |
| 打印精度 | 同仪表精度 | |
| 参数设定 | 面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定 | |
| 保护方式 | 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、电源欠压自动复位、工作异常自动复位（Watch Dog） | |
型谱表

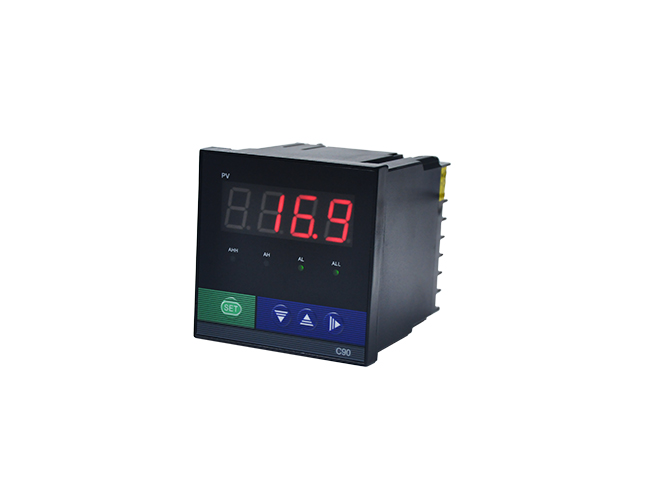

| 1、HWP-LED系列单回路数字显示控制仪选型表 |
| 型 号 | 代 码 | 说 明 | ||||||||||||
| HWP- | □ | □ | □□ | -□ | □ | -□□ | -□ | □ | □ | □ | -□ | -□ | -□ | HWP系列单回路数字显示控制仪 |
| 外形特征 | C S |
横式显示仪表 竖式显示仪表 |
||||||||||||
| 外形尺寸 | 1 4 7 8 9 |
48×48mm 96×48mm（横）,48×96mm（竖） 72×72mm 160×80mm（横）,80×160mm（竖） 96×96mm |
||||||||||||
| 控制作用 | 01 03 04 |
测量显示 三位式控制 四限控制或四限报警输出 |
||||||||||||
| 通讯方式 | -□ | 参见“通讯方式” | ||||||||||||
| 输出方式 | □ | 参见“输出方式” | ||||||||||||
| 输入类型 | -□□ | 参见“输入类型” | ||||||||||||
| 第一报警 方 式 |
-N -H -L |
无报警（可省略） 上限报警 下限报警 |
||||||||||||
| 第二报警 方 式 |
N H L |
无报警（可省略） 上限报警 下限报警 |
||||||||||||
| 第三报警 方 式 |
N H L |
无报警（可省略） 上限报警 下限报警 |
||||||||||||
| 第四报警 方 式 |
N H L |
无报警（可省略） 上限报警 下限报警 |
||||||||||||
| 馈电输出 | -P | DC24V馈电输出 | ||||||||||||
| 供电方式 | -W -T |
DC24V供电 AC85~260V供电（开关电源，可省略） |
||||||||||||

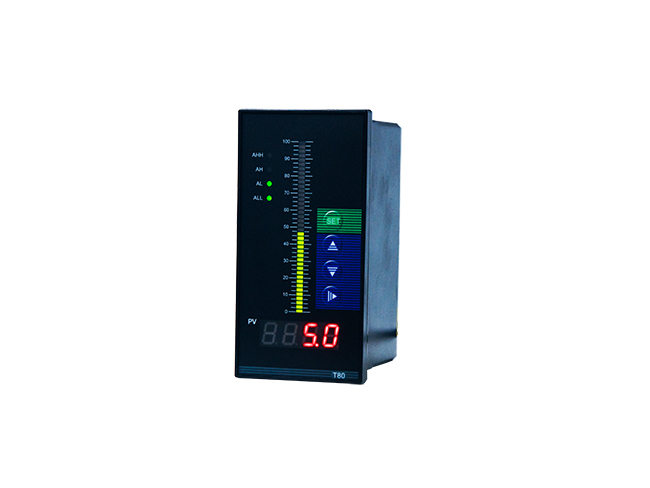

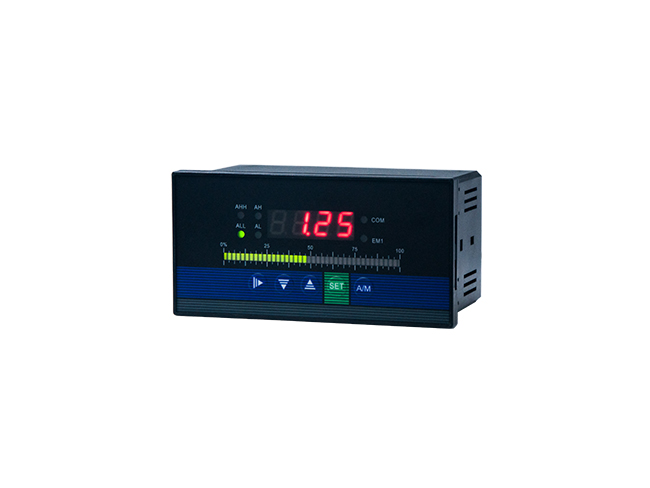

| 2、HWP-LED系列单回路光柱显示控制仪选型表 |
| 型 号 | 代 码 | 说 明 | |||||||||||
| HWP- | T□ | □□ | -□ | □ | -□□ | -□ | □ | □ | □ | -□ | -□ | -□ | HWP系列单回路光柱显示控制仪 |
| 外形尺寸 | 8 | 160×80mm（横）,80×160mm（竖） | |||||||||||
| 控制作用 | 01 03 04 |
测量显示 三位式控制 四限控制或四限报警输出 |
|||||||||||
| 通讯方式 | -□ | 参见“通讯方式” | |||||||||||
| 输出方式 | □ | 参见“输出方式” | |||||||||||
| 输入类型 | -□□ | 参见“输入类型” | |||||||||||
| 第一报警 方 式 |
-N -H -L |
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 第二报警 方 式 |
N H L |
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 第三报警 方 式 |
N H L |
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 第四报警 方 式 |
N H L |
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 馈电输出 | -P | DC24V馈电输出 | |||||||||||
| 供电方式 | -W -T |
DC24V供电 AC85~260V供电（开关电源，可省略） |
|||||||||||
| 外形特征 | -X -S |
横式显示 竖式显示(可省略) |
|||||||||||
| ★通讯方式： |
| 代码 | 0 | 2 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-485 | 特殊规格 |
| ★输出方式： |
| 选型代码 | 0 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 |
无输出 |
继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V | 0-10V | SSR输出 | 特殊规格 | SOT输出 |
| 07-电压控制固态继电器输出 09-双向可控硅输出★输入类型： |
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV | 0-100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 电阻 | 0-400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -1999~9999 d | 18 | 频率 | 0-3000HZ |
| 03 | K | 0~1300℃ | 11 | 1~5V | -1999~9999 d | 19 | 1~5V开方 | -1999~9999 d |
| 04 | N | 0~1300℃ | 12 | 0~10V | -1999~9999 d | 20 | 0~5V开方 | -1999~9999 d |
| 05 | E | 0~800℃ | 13 | 0~10mA | -1999~9999 d | 21 | 0~10mA开方 | -1999~9999 d |
| 06 | J | 0~650℃ | 14 | 0~20mA | -1999~9999 d | 22 | 4~20mA开方 | -1999~9999 d |
| 07 | T | -200~400℃ | 15 | 4~20mA | -1999~9999 d | 23 | 可切换输入 |
