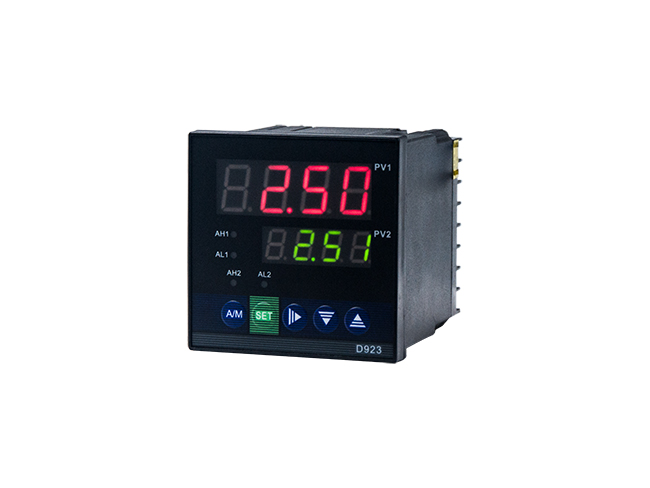

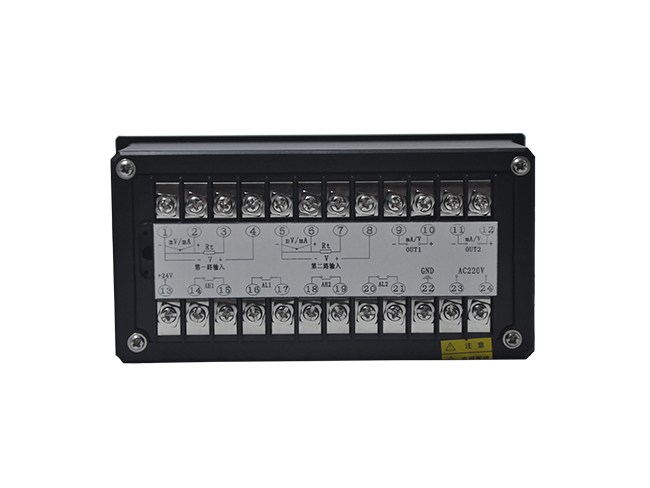

HWP-LED系列双回路数字/光柱显示控制仪采用微处理器进行控制运算。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观。
技术参数
规 格 |
说 明 |
|
使用 |
环境温度 |
-10-60℃ |
相对湿度 |
≤85%RH 避免强腐蚀气体 |
|
供电电压 |
常规型 AC220V（50Hz±2Hz） |
|
功耗 |
≤6VA |
|
输入 |
模拟量 |
热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等 |
电阻：标准热电阻——Pt100、Cu50、远传压力电阻等 |
||
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
||
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ |
||
开关量 |
脉冲信号：波形——矩形、正弦或三角波 |
|
接点信号：电接点输入信号 |
||
输出 |
模拟量输出 |
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω） |
开关量输出 |
继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载） |
|
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485、RS-232C、RS-422等 |
|
馈电输出 |
DC 24V 负载≤30mA |
|
测量精度 |
±0.2%FS±1字或±0.5%FS±1字 |
|
分辨率 |
±1字 |
|
测量范围 |
-1999-9999字 |
|
显示方式 |
-1999-9999字测量值显示 -1999-9999字设定值显示 发光二级管工作状态显示 |
|
控制、报警方式 |
控制/报警方式为带回差上限或下限报警(用户可自由设定) |
|
控制精度 |
±1字 |
|
温度补偿 |
0-50℃数字式温度自动补偿 |
|
打印控制 |
可选择直接配接各型串打印机(如LQ-300K,TPUP系列微打等)，打印接口为RS-232C |
|
打印精度 |
同仪表精度 |
|
参数设定 |
面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定 |
|
保护方式 |
输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、电源欠压自动复位、工作异常自动复位（Watch Dog） |
|
型谱表
| 1、HWP-LED系列双回路数字显示控制仪选型表 |
| 型 号 | 代 码 |
说 明 |
||||||||||||
| HWP- | □ | □ | □□ | -□ | □□ | -□□/□□ | -□ | □ | /□ | □ | -□ | -□ |
|
HWP系列双回路数字显示控制仪 |
| 外形特征 | D S |
|
横式显示仪表 竖式显示仪表 |
|||||||||||
| 外形尺寸 | 4 7 8 9 |
|
96×48mm（横）,48×96mm（竖） 72×72mm 160×80mm（横）,80×160mm（竖） 96×96mm |
|||||||||||
| 控制作用 | 21 23 |
|
测量显示 双限控制 |
|||||||||||
| 通讯方式 | -□ |
|
参见“通讯方式” | |||||||||||
| 输出方式 | □□ |
|
参见“输出方式” | |||||||||||
| 输入类型 | -□□/□□ |
|
参见“输入类型” | |||||||||||
| 第一路 第一报警方式 |
-N -H -L |
|
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 第一路 第二报警方式 |
N H L |
|
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 第二路 第一报警方式 |
/N /H /L |
|
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 第二路 第二报警方式 |
N H L |
|
无报警（可省略） 上限报警 下限报警 |
|||||||||||
| 馈电输出 | -P |
|
DC24V馈电输出 | |||||||||||
| 供电方式 | -W -T |
|
DC24V供电 AC85~260V供电（开关电源，可省略） |
|||||||||||

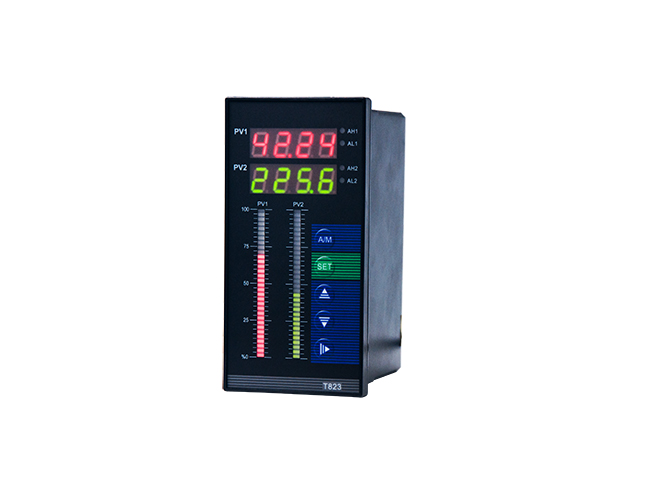

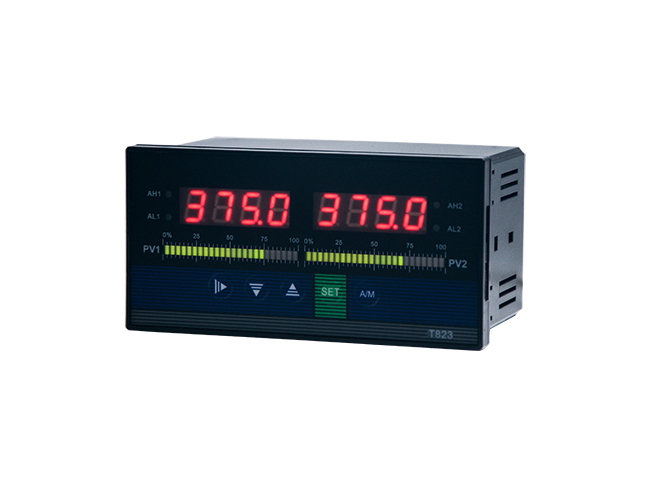

| 2、HWP-LED系列双回路光柱显示控制仪选型表 |
| 型 号 | 代 码 |
说 明 |
|||||||||||
| HWP- | T□ | □□ | -□ | □□ | -□□/□□ | -□ | □ | /□ | □ | -□ | -□ | HWP系列双回路光柱显示控制仪 |
|
| 外形尺寸 | 8 | 160×80mm（横）,80×160mm（竖） |
|||||||||||
| 控制作用 | 21 23 |
测量显示
双限控制 |
|||||||||||
| 通讯方式 | -□ | 参见“通讯方式” |
|||||||||||
| 输出方式 | □□ | 参见“输出方式” |
|||||||||||
| 输入类型 | -□□/□□ | 参见“输入类型” |
|||||||||||
| 第一报警 方 式 |
-N -H -L |
无报警（可省略）
上限报警
下限报警 |
|||||||||||
| 第二报警 方 式 |
N H L |
无报警（可省略）
上限报警
下限报警 |
|||||||||||
| 第三报警 方 式 |
/N /H /L |
无报警（可省略）
上限报警
下限报警 |
|||||||||||
| 第四报警 方 式 |
N H L |
无报警（可省略）
上限报警
下限报警 |
|||||||||||
| 馈电输出 | -P | DC24V馈电输出 |
|||||||||||
| 供电方式 | -W -T |
DC24V供电
AC85~260V供电（开关电源，可省略） |
|||||||||||
| 外形特征 | -X -S |
横式显示
竖式显示(可省略) |
|||||||||||
| ★通讯方式： |
代码 |
0 | 2 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-485 | 特殊规格 |
| ★输出方式： |
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 无输出 | 继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V | 0-10V | SSR输出 | 特殊规格 | SOT输出 |
| 07-电压控制固态继电器输出 09-双向可控硅输出 ★输入类型 |
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV | 0-100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 电阻 | 0-400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -1999~9999 d | 18 | 频率 | 0-3000HZ |
| 03 | K | 0~1300℃ | 11 | 1~5V | -1999~9999 d | 19 | 1~5V开方 | -1999~9999 d |
| 04 | N | 0~1300℃ | 12 | 0~10V | -1999~9999 d | 20 | 0~5V开方 | -1999~9999 d |
| 05 | E | 0~800℃ | 13 | 0~10mA | -1999~9999 d | 21 | 0~10mA开方 | -1999~9999 d |
| 06 | J | 0~650℃ | 14 | 0~20mA | -1999~9999 d | 22 | 4~20mA开方 | -1999~9999 d |
| 07 | T | -200~400℃ | 15 | 4~20mA | -1999~9999 d | 23 | 可切换输入 |
