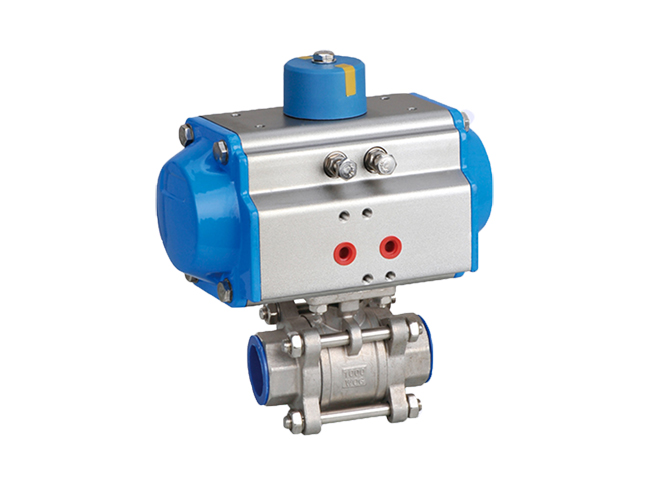

Q641气动球阀由球阀和气动执行器（GT/AT/AW系列）组成，气动执行器分为双作用型气动执行器和单作用型气动执行器，通过电磁阀控制，实现球阀开关动作。气动球阀可实现智能化控制，快速开启或关闭管路，能有效的对管网进行控制和管理。
结构特点
1、流体阻力小、气动球阀是所有阀门分类中流体阻力最小的一种，即使是缩径气动球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
制造标准
规范 |
设计标准 |
结构长度标准 |
法兰标准 |
对焊端标准 |
检验与试验标准 |
国标浮动球阀 |
GB/T12237 |
GB/T12221 |
GB9113 JB/T9113 HG20592等 |
GB/T12224 |
GB/T13927 JB/T9092 |
美标浮动球阀 |
API6D |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
API598 |
性能范围
型号 |
公称压力 |
试验压力 |
说明 |
||
强度（水）Mpa |
密封（水）Mpa |
低压密封Mpa |
|||
Q641F/N/PPL/H/W/Y-10C/P/R |
1.0Mpa |
1.5 |
1.4 |
0.6 |
强度为公称压力1.5倍，密封为公称压力1.1倍 |
Q641F/N/PPL/H/W/Y-16C/P/R |
1.6Mpa |
2.4 |
1.76 |
0.6 |
|
Q641F/N/PPL/H/W/Y-25C/P/R |
2.5Mpa |
3.75 |
2.75 |
0.6 |
|
Q641F/N/PPL/H/W/Y-40C/P/R |
4.0Mpa |
6.0 |
4.4 |
0.6 |
|
Q641F/N/PPL/H/W/Y-64C/P/R |
6.4Mpa |
9.6 |
7 |
0.6 |
|
Q641F/N/PPL/H/W/Y-150lbC/P/R |
150lb |
3.0 |
2.2 |
0.6 |
|
Q641F/N/PPL/H/W/Y-300lbC/P/R |
150lb |
6.0 |
4.4 |
0.6 |
|
零件材质
零件名称 |
材质 |
|||||||||
气动软密封浮动球阀 |
气动硬密封浮动球阀 |
|||||||||
WCB |
A105 |
CF8-304 |
CF8M-316 |
CF3M-316L |
WCB |
A105 |
CF8-304 |
CF8M-316 |
CF3M-316L |
|
阀体 |
WCB |
A105 |
CF8-304 |
CF8M-316 |
CF3M-316L |
WCB |
A105 |
CF8-304 |
CF8M-316 |
CF3M-316L |
球阀 |
201 13CR A105 304 316 316L A3 F51等 |
A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等 |
||||||||
阀座密封 |
PTFE RPTFE PPL PEEK NYLON |
A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等 |
||||||||
阀杆 |
13CR F6A 304 316 316L 416等 |
F6A 304 316 316L 416等 |
||||||||
工作温度 |
≤150℃ |
≤150℃ |
≤150℃ |
≤150℃ |
≤150℃ |
≤425℃ |
≤425℃ |
≤300℃ |
≤300℃ |
≤300℃ |
型谱表
型 号 |
代 码 |
说 明 |
|||||
Q6 |
□ |
□ |
□ |
-□ |
□ |
|
气动球阀 |
连接方式 |
1 |
|
|
|
|
|
内螺纹 |
结构形式 |
0 |
|
|
|
|
半球直通 |
|
密封面材料 |
F |
|
|
|
聚四氟乙烯 |
||
公称压力 |
06 |
|
|
0.6 Mpa |
|||
阀体材质 |
C |
|
WCB |
||||
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
