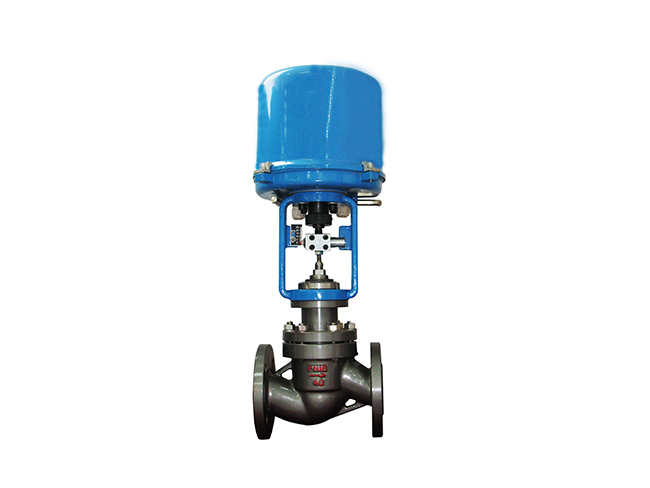

ZDLP(M)电动调节阀
概述：
ZDLP（M）电动单座调节阀,配用3601L系列电子式直行程电动执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
概述
ZDLP（M）电动单座调节阀,配用3601L系列电子式直行程电动执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
产品特点
1、采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2、套筒互换性强，拆装方便，容易维修。
3、全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30%。
5、执行机构采用多弹簧结构，高度减少30%。重量减轻30%。
6、ZDLPW型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7、ZDLPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
型谱表
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
ZDLP（M）电动单座调节阀,配用3601L系列电子式直行程电动执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
产品特点
1、采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2、套筒互换性强，拆装方便，容易维修。
3、全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30%。
5、执行机构采用多弹簧结构，高度减少30%。重量减轻30%。
6、ZDLPW型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7、ZDLPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
型谱表
型 号 |
代 码 |
说 明 |
|||||
ZDL |
□ |
-□ |
□ |
□ |
□ |
|
电子式电动调节阀 |
结构形式 |
P |
|
|
|
|
|
单座 |
公称压力 |
06 |
|
|
|
|
0.6 Mpa |
|
阀体材质 |
C |
|
|
|
WCB |
||
作用方式 |
K |
|
|
电开式 |
|||
附加功能 |
无 |
|
标准型 |
||||
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
