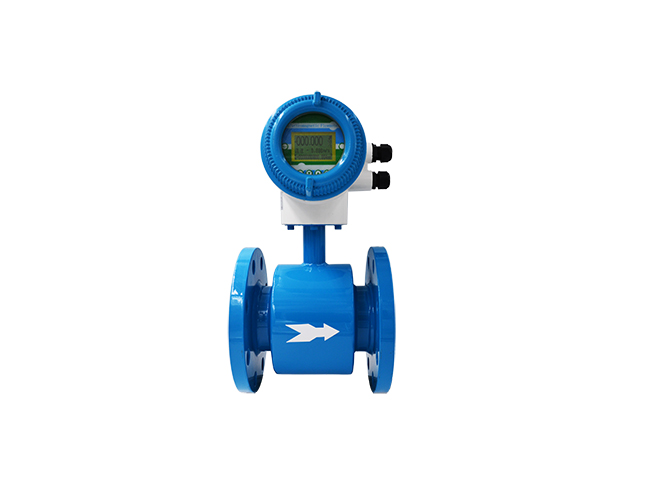

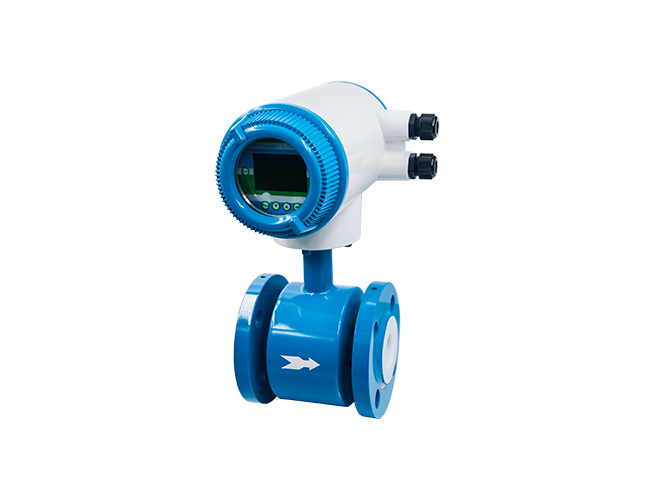

LD电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪器，由传感器和转换器两部分构成，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上CAN现场总线。电磁流量计在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
技术参数
规格参数 |
说 明 |
电极材料 |
1Cr18Ni9Ti，oCr18Ni12Mo2Ti，HB，HC，Ti，Ta，Pt，Ni |
内衬材料 |
PTFE（聚四氟乙烯）、氯丁橡胶、聚氨酯 |
介质 |
导电性液体（含固液二相） |
测量误差 |
±0.2%、±0.5%、±1.0%（按口径分） |
介质电导率 |
＞5μS/cm（水＞20μs/cm） |
流速范围 |
0.3-12m/s（流量单位可选择） |
连接法兰 |
国际GB9115 |
介质温度 |
-25℃-150℃（橡胶衬里65℃） |
额定压力 |
0.6MPa-4.0MPa（更高压力可特殊订货） |
防护等级 |
IP65 |
输出信号 |
0-10mA或4-20mA输出，频率/脉冲输出，无源触点输出 |
通讯 |
RS485、RS232 |
应用 |
酸，碱，给排水，食品，纸浆，矿浆等 |
显示 |
流量，单位，流速，百分比，空管比，正反向积算量，正反向累计差，报警显示 |
语言 |
中文、英文 |
供电电源 |
220VAC、24VDC |
安装形式 |
一体式、分体式 |
型谱表
型 号 |
代 码 |
说 明 |
|||||||||
LDBE- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
电磁流量计 |
公称通径 |
10 |
|
|
|
|
|
|
|
|
|
10mm |
组合形式 |
S |
|
|
|
|
|
|
|
|
一体型 |
|
电极材料 |
M |
|
|
|
|
|
|
|
Mo2Ti |
||
输出信号 |
0 |
|
|
|
|
|
|
无 |
|||
内衬材料 |
X |
|
|
|
|
|
橡胶 |
||||
现场显示 |
0 |
|
|
|
|
无 |
|||||
通讯类型 |
0 |
|
|
|
无 |
||||||
接地方式 |
0 |
|
|
无接地环 |
|||||||
量程上限 |
|
|
m3/h |
||||||||
相关资料
a、说明书
