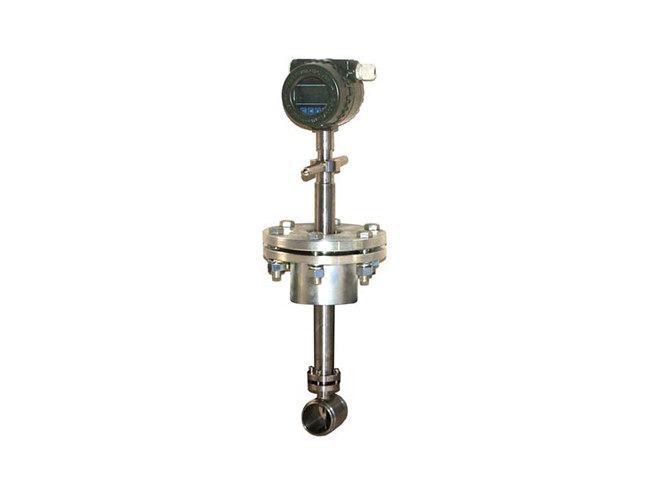

LUGB涡街流量传感器主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损火小，量程范围人，精度高。在测量工况体积流量时几乎不受液体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表读数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-20-250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。
技术参数
规格参数 |
说 明 |
被测介质 |
气体、蒸汽、液体 |
口径 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
精度 |
液体：±1% 气体或蒸汽：±1.5%、±1% |
量程比 |
1:10；1:15；1:20 |
传感器材质 |
304不锈钢、316（L）不锈钢等 |
使用条件 |
介质温度：-40℃-250℃、-40℃-320℃ 环境温度：-20℃～+60℃ |
信号输出功能 |
脉冲、4～20mA |
通讯输出功能 |
RS485通讯、HART协议等 |
工作电源 |
外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
电气接口 |
M20×1.5或ZG 1/2 |
功耗 |
＜1W |
外壳防护等级 |
IP67 |
型谱表
型 号 |
代 码 |
说 明 |
|||||||
LUGB- |
□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
应力式涡街流量计 |
连接方式 |
1 |
|
|
|
|
|
|
|
法兰连接 |
被测介质 |
1 |
|
|
|
|
|
|
气体 |
|
口径 |
015 |
|
|
|
|
|
15mm |
||
信号转换器类型 |
Z |
|
|
|
|
一体式 |
|||
输出类型 |
N |
|
|
|
脉冲输出，无现场显示，供电12-24VDC |
||||
防爆等级 |
N |
|
|
标准型 |
|||||
补偿类型 |
缺省 |
|
无 |
||||||
相关资料
a、说明书
b、MOUDBUS协议通讯测试软件
