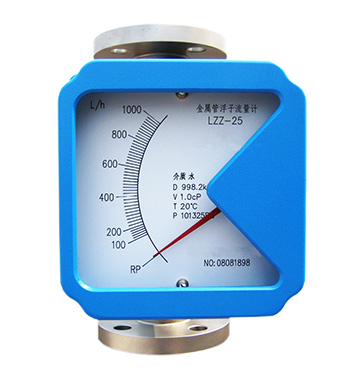

金属转子流量计
概述
LZ系列金属管浮子流量计，结构简单、工作可靠、适用范围广、精度高，该系列流量计具有就地指示、电远传、耐腐型、夹套型和防爆型等品种。液晶型具有就地显示瞬时和累积量、远传4-20mA，上下报警信号。远传型具有4-20mA的标准模拟量输出，该系列流量计与玻璃转了流量计比较，具有耐高压、高温、安全感强、读数简明等特点，并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢(OCr18Ni9或316L)，常规型的孔板、浮子采用不锈钢，防腐型的孔板、浮子及管体内衬采用防腐材料F46。
技术参数
规格参数 | 说 明 |
被测介质 | 气体、蒸汽、液体 |
口径 | 15、20、25、32、40、50、65、80、100、125、150 |
精度 | ±1.5%、±2.5% |
量程比 | 1:10 |
测量管 | 孔板测量管、锥形测量管 |
介质粘度 | DN15-20:≤5mPa.s DN25-150:≤250mPa.s |
使用条件 | 介质温度：-20℃-400℃ 环境温度：-30℃-60℃ |
信号输出功能 | 4～20mA |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 | 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、RS485等 |
限位报警 | 常开接点 3A/220V |
电气接口 | M20×1.5或ZG 1/2 |
功耗 | ＜1W |
外壳防护等级 | IP65 |
型谱表
型 号 | 代 码 | 说 明 | |||||||
LZ | □ | -□/ | □/ | □/ | □/ | □/ | □/ | □ | 金属管浮子流量计 |
电气形式 | Z |
|
|
|
|
|
|
| 就地指示型 |
公称通径 | 15 |
|
|
|
|
|
| 15mm | |
连接形式 | F |
|
|
|
|
| 法兰 | ||
结构形式 | F10 |
|
|
|
| 下进上出 | |||
接液材质 | RR0 |
|
|
|
| ||||
附加结构 | 缺省 |
|
| 无 | |||||
指示器 | 缺省 |
| 无 | ||||||
防爆类型 | 缺省 |
| |||||||
相关资料
a、说明书
