流量仪表

规格参数

说        明

被测介质

液体

口径

4、6、10、15、20、25、32、40、50、65、80、100、125、150、200

精度

±1%、±0.5%、±0.2%（需特制）

量程比

1:10；1:15；1:20

传感器材质

304不锈钢、316（L）不锈钢等

使用条件

介质温度：-20℃-80℃  环境温度：-30℃-60℃
相对湿度：5%～90%      大气压力：86Kpa～106Kpa

信号输出功能

脉冲、4～20mA

通讯输出功能

RS485通讯、HART协议等

工作电源

外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。

电气接口

M20×1.5或ZG 1/2

功耗

＜1W

外壳防护等级

IP67

型  号

代   码

    说   明

LWGY-

□

□

□

□

□

□

□

□

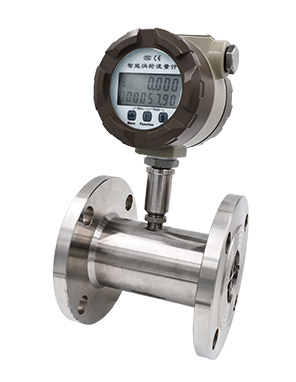

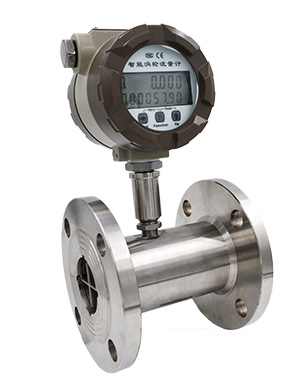

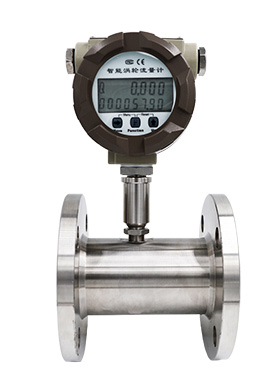

液体涡轮流量计

公称通径

4
6
10
15
20
25
32
40
50
65
80
100
125
150
200

4mm，0.04-0.4m3/h
6mm，0.06-0.6m3/h
10mm，0.15-1.5m3/h
15mm，   0.4-8m3/h
20mm，  0.45-9m3/h
25mm，  0.5-10m3/h
32mm，  0.8-15m3/h
40mm，    1-20m3/h
50mm，    2-40m3/h
65mm，    4-70m3/h
80mm，   5-100m3/h
100mm，  10-200m3/h
125mm，  13-250m3/h
150mm，  15-300m3/h
200mm，  40-800m3/h

输出类型

N
A
B
C
E

脉冲输出，无现场显示
4-20mA输出，无现场显示
锂电池供电，现场显示，无输出
4-20mA输出，带现场显示
智能型，双供电，带显示，4-20mA/脉冲/RS485

连接方式

FL
LW

法兰
螺纹

精度等级

05
10

0.5%
1.0%

涡轮类型

W
S

宽量程
标准

表体材质

S
L

304不锈钢
316(L) 不锈钢

防爆等级

N
i
d

标准型
本安型
隔爆型

压力等级

N
H(x)

常规
高压
