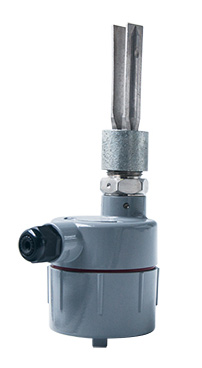

BPS-600系列音叉物位控制器
概述
BPS-600系列音叉物位控制器是一种机械共振开关，它是由电路单元激励并保持压电振子的振动，以此来传递和转换能量，当被测介质接触到音叉体端部时，将产生振动衰减，振动强度的改变被电路单元感知，经过几秒种的时间延时，产生一个电路输出，从而达到系统的控制作用。
技术参数
| 规格参数 | 说 明 |
| 被测介质 | 液体、粉料、小颗粒固体 |
| 叉体长度 | 212mm、235mm、定制 |
| 叉体材料 | 1Cr18Ni9Ti |
| 叉体振动频率 | 300±30HZ |
| 响应时间 | 1-6S |
| 输出类型 | 继电器接点,8A 250VAC |
| 介质温度 | －40-85℃； |
| 工作环境 | 相对湿度≤90%，温度-20～80℃ |
| 过程连接 | |
| 电气接口 | M20×1.5或ZG 1/2 |
| 供电电源 | 24VDC、220VAC |
| 功耗 | ＜2.5W |
| 外壳防护等级 | IP65 |
型谱表
| 型 号 | 代 码 | 说 明 | ||||||
| BPS-6 | □ | □ | □ | □ | □ | □ | ||
| 音叉类型 | 1 2 | 双叉式 单棒式 | ||||||
| 供电电源 | 1 2 | 220VAC 24VDC | ||||||
| 过程连接 | M P | 螺纹 G1 1/2 法兰 | ||||||
| 被测介质 | S L | 固体 液体 | ||||||
| 音叉表面处理 | O T | 标准（1Cr18Ni9Ti） 防腐涂层（特氟龙涂层） | ||||||
| 音叉延伸长度 | 01 0300-2000 | 标准型（212mm或235mm） 加长型（0.3-2m） | ||||||
