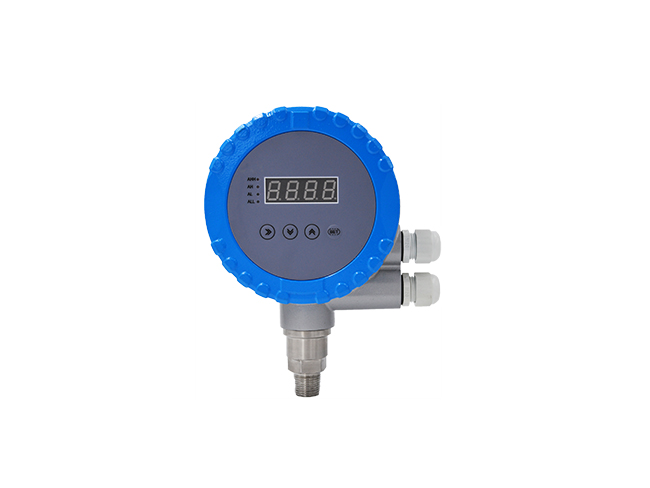

压力仪表

规格参数

说        明

被测介质

与不锈钢相容的各种介质

量程（表压、绝压）

0-10KPa-200MPa

过载

对于量程≤10MPa，2倍；对于量程＞10MPa，1.5倍

精度

±0.25%FS，±0.5%FS

介质温度

－40-85℃；

工作环境

相对湿度≤90%，温度-20～80℃

稳定性

＜0.1％FS/年

输出信号

4-20mA，0-10mA，0-20mA，1-5V，0-5V

通讯方式

RS485，MODBUS-RTU协议，传输距离≤1000米

报警方式

四限报警

供电电源

90-265VAC，24VDC

电气接口

M20×1.5或ZG 1/2

过程接头

M20×1.5或1/2 NPT，或按用户要求

功耗

＜3W

外壳防护等级

IP65

重量

＜1.8kg

型  号

代   码

    说   明

BP600-

□

□

□

□

□

□

□

□

压力类型

G
A

表压
绝压

测量范围

1
2
3
4
5
6
7
8
9
10
11
12
13

0-100Pa-1KPa
0-1KPa-7KPa
0-7KPa-35KPa
0-35KPa-100KPa
0-100KPa-350KPa
0-200KPa-700KPa
0-500KPa-2100KPa
0-1MPa-3.5MPa
0-3MPa-7MPa
0-7MPa-21MPa
0-15MPa-35MPa
0-25MPa-200MPa
-100KPa-0-400KPa

输出信号

E
Y

4-20mA
约定的特殊要求

精度等级

B
C

0.25%FS
0.5%FS

通讯方式

缺省
8
Y

无
RS485
约定的特殊要求

报警方式

缺省
A

无
四限报警

过程连接

1
2
Y

外螺纹M20*1.5
外螺纹1/2 NPT
约定的特殊要求

供电电源

W
T

 24VDC
90-265VAC
