多功能网络电表

概述

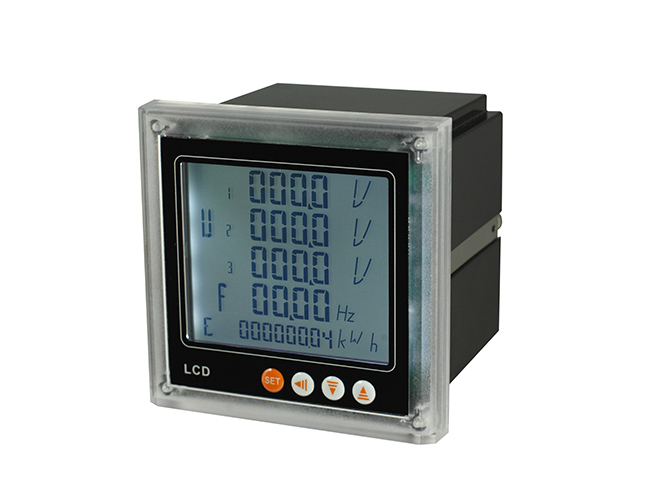

　　HWP192E系列多功能网络电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，能够高精度测量三相电网系统中常用的电量参数：三相电流、电压、有功功率、无功功率、视在功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口、四路开关量输入、四路开关量输出和四路模拟量输出功能，可实现本地或远程的开关信号检测和控制功能。采用标准的RS485 MODBUS-RTU通讯传送，实现LED/LCD现场显示和远程RS485数字通讯。

技术参数

规格参数	说明
输入信号	交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6lkbps
累积脉冲	输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA
电源	DC20-29V，AC/DC100-240V 50/60Hz
功耗	≤5W
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

型谱表

功能/型号		HWP192E -2S4	HWP192E -2SY	HWP192E -9S4	HWP192E -9SY	HWP192E -3S4	HWP192E -3SY	HWP192E -AS4	HWP192E -ASY
测量显示	LED数码管	√		√		√		√
测量显示	LCD液晶屏		√		√		√		√
测量参数	三相电压	√	√	√	√	√	√	√	√
	三相电流	√	√	√	√	√	√	√	√
	总有功功率	√	√	√	√	√	√	√	√
	总无功功率	√	√	√	√	√	√	√	√
	总视在功率	√	√	√	√	√	√	√	√
	功率因数	√	√	√	√	√	√	√	√
	频率	√	√	√	√	√	√	√	√
	分相有功功率	---	√	---	√	---	√	---	√
	分相无功功率	---	√	---	√	---	√	---	√
	分相功率因数	---	√	---	√	---	√	---	√
	需量	---	√	---	√	---	---	---	---
	不平衡度	√	√	√	√	√	---	√	---
	四象限电能	√	√	√	√	√	√	√	√
	复费率电能	---	√	---	√	---	---	---	---
	谐波总量2-31次	√	√	√	√	√	---	√	---
输出	电能脉冲输出	2路	2路	2路	2路	2路	2路	2路	2路
通讯	RS485	1-2路	1-2路	1-2路	1-2路	1-2路	1-2路	1-2路	1-2路
扩展功能	开关量输入DI	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路	1-2路
	开关量输出DO	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路	1-2路
	模拟量输出AO	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路	1-4路
外形尺寸		120*120		96*96		80*80		72*72
开孔尺寸		111*111		91*91		76*76		67*67
