Q5331A二线制可编程温度变送器
概述
Q5331A二线制可编程温度变送器适用于热电偶（TC）、热电阻（RTD）、线性电阻（Ω）信号，将输入信号隔离转化为二线制4-20mA输出。智能温度变送器安装在温度传感器接线盒内将传感器升级为一体化温度变送器；智能温度变送器安装在专用接线盒内，可以水平、垂直、壁挂、管道等安装方式安装在工业现场（配上液晶显示表头还可以就地显示）；智能温度变送器接收磁翻板液位计（或浮球液位计）的电阻信号即可将液位计升级为带远传二线制磁翻板液位计（或浮球液位计）。
功能特点
● 采用集成度更高的微功耗IC芯片和SMT表面贴装工艺，测量精准、抗强干扰、稳定可靠、低温度漂移、低功耗、使用寿命长。
● 万能输入，通用性和互换性极好。
● 设有USB高端组态口，通过PC机或者海格专用手操器可自由设置输入信号类型、温度变送器量程和校验；温度变送器组态后不需要重新校准标定；温度变送器组态软件为中文操作、简单易用。
● 温度变送器无电位器，微处理器自动调校。
● 内置冷端补偿（组态为热电偶温度变送器时）
● 五年免维护，长期稳定的温度测量值。
技术参数
输入类型：
热电偶：K、S、R、E、J、T、B、N、F2、WRe3-WRe25、WRe5-WRe26 等
热电阻：Cu50、Pt100等
线性电阻：0～400Ω、0～500Ω
远传电阻：0～350Ω、30～350Ω
输出信号：二线制4-20mA
精度等级：≤0.2％FS（测量精度与所设置的测量范围有关）
供电电压：12V-40VDC
最大负载：max（电源-7.5V）/0.022A（电流输出）
测量方式：温度-线性；电阻-线性；电压-线性
电流限制：≤22mA
响应时间：≤1s
饱和电流：低端3.9mA，高端20.5mA
报警电流：传感器损坏或传感器断线输出电流3.9mA或22mA（热电偶TC除外）
工作温度：-20～60℃
储藏温度：-40～85℃
冷凝：允许
防护等级：IP00（仪表本体）；IP66（安装）
抗震性：4g/2-150Hz
安装角度：不限
安装区域：B型顶部盒式安装
温度变送器外形尺寸：外圆直径Φ44mm，厚度22mm
温度变送器安装孔中心距：33-36mm

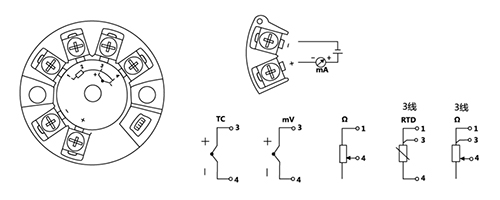

接线图

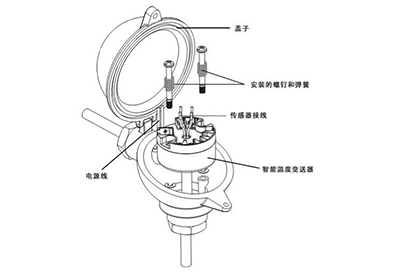

安装示意图
