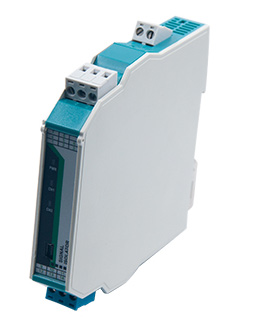

QEXA-C系列RS485输入检测端安全栅
概述
QEXA-C系列RS485输入检测端安全栅可实现RS485数字信号在危险区和安全区之间的双向通讯，也可将危险区的RS485数字信号转换为RS232数字信号，隔离传输到安全区的控制系统或其它仪表。该产品需要独立供电，输入、输出、电源三隔离。
技术参数
规格参数 | 说 明 |
防爆标记 | [Exia]ⅡC |
适应场所 | 安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
危险区信号 | RS485半双工数字信号 |
信号电平规则 | 标准RS485差分电平 |
安全区信号 | RS485半双工数字信号,RS232数字信号 |
传输延时 | ≤10μs |
信号传输率 | ≤56kbps |
电源 | 24VDC±10% |
功耗 | ≤1.5W |
绝缘电阻 | 本安端～非本安端≥100MΩ 电源～非本安端≥100MΩ |
绝缘强度 | 本安端～非本安端≥2500VAC 电源～非本安端≥500VAC |
工作温度 | -20～60℃(无凝露、无结冰) |
相对湿度 | 25%～85%RH |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 18.5*110*116mm(宽*高*深) |
重量 | 约140克 |
电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 | 带RS485通讯接口的设备 |

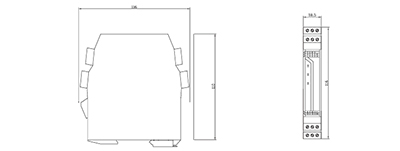

典型外形尺寸

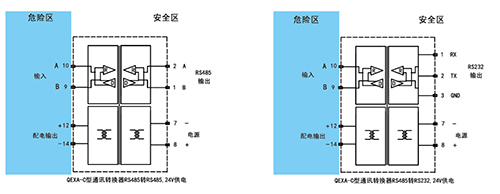

接线图
型谱表
型 号 | 代 码 | 说 明 | |||
QEXA-C | □ | □ | □ |
| QEXA-C型RS485输入检测端安全栅 |
输入类型 | 8 |
|
|
| RS485 |
输出类型 | 7 |
|
| RS232 | |
供电方式 | D |
| 24VDC | ||
