HWP-M高速智能配电器
概述
Q-MP系列高速配电器给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品输入、输出、电源三隔离。
技术参数
规格参数 | 说 明 |
输入信号 | 0-10mA、4-20mA、0-20mA、0-5V、1-5V、0-10V |
输入阻抗 | 电流阻抗≤50Ω，电压阻抗≥250KΩ |
最大输入电流/电压 | ≤30mA/≤10.5V |
配电电压/最大电流 | 19～25V/≤30mA |
输出信号 | 0-10mA、4-20mA、0-20mA、0-5V、1-5V、0-10V |
输出负载 | 0-10mA、4-20mA、0-20mA负载电阻RL≤500Ω |
电源 | 24VDC±10% |
功耗 | 单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
绝缘电阻(输入/输出/电源之间) | ≥100MΩ（500VDC时） |
绝缘强度(输入/输出/电源之间) | 2500Vrms (1 min，无火花) |
工作温度 | -20～60℃(无凝露、无结冰) |
相对湿度 | 25%～85%RH |
温度漂移 | 0.005%FS/℃ |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 22.5*84*104mm(宽*高*深) |
传输精度（20℃） | 0.2%FS |
响应时间 | ≤10mS |
重量 | 约130克 |
电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
适用现场设备 | 二线制、三线制变送器 |

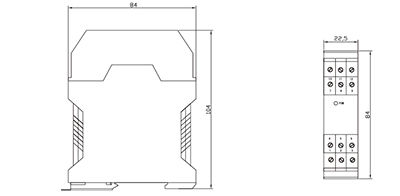

典型外形尺寸

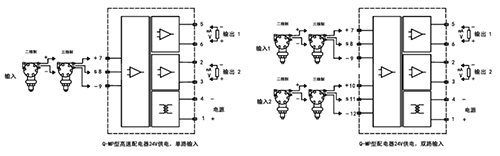

接线图
型谱表
型 号 | 代 码 | 说 明 | ||||||
Q-MP | □ | □ | □ | □ | □ | □ |
| Q-MP系列高速配电器 |
输入通道 | 缺省 |
|
|
|
|
|
| 单通道 |
第一路输入 | 1 |
|
|
|
|
| 4-20mA | |
第二路输入 | 1 |
|
|
|
| 4-20mA | ||
第一路输出 | 1 |
|
|
| 4-20mA | |||
第二路输出 | 1 |
|
| 4-20mA | ||||
供电方式 | D |
| 24VDC | |||||
